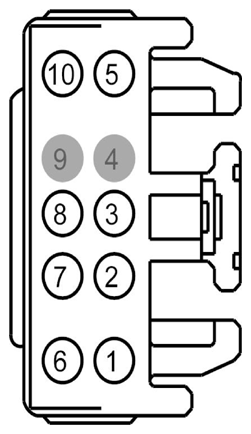

Body Control Module (BCM) Connector End View (C2280E)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CLF05 (BU-GN) | 20 | CTRL MOD. - BEAM LOW RIGHT | |
| 2 | CLF04 (BN-BU) | 20 | CTRL MOD. - BEAM LOW LEFT | |
| 3 | SRH01 (YE-RD) | 14 | RELAY - HORN | |
| 4 | * | * | Not Used | |
| 5 | CLF12 (BN-YE) | 20 | RELAY - FOG LAMPS FRONT | |
| 6 | CPB30 (YE-BU) | 18 | FUSE - 30 OR CIRCUIT BREAKER | |
| 7 | CLF03 (VT-OG) | 20 | CTRL MOD. - BEAM HIGH RIGHT | |
| 8 | CLF02 (GY-BN) | 20 | CTRL MOD. - BEAM HIGH LEFT | |
| 9 | * | * | Not Used | |
| 10 | CDC21 (GY/BN) | 18 | RELAY - IGNITION |
| Available Pigtail Kits | |
|---|---|

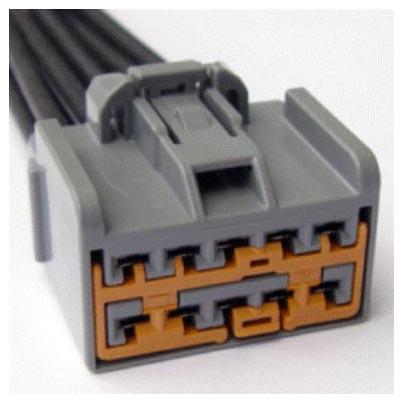

| Pigtail Kit Part Number WPT-516 | Service Part Number: 3U2Z-14S411-TJA Gauge: 12 Pin material: Tin Cavities: 9 Vehicle Uses
|
