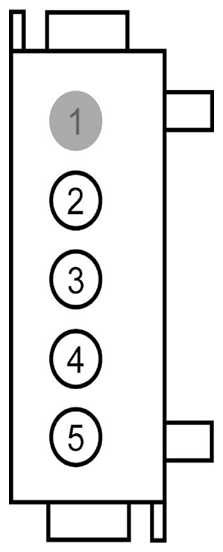

HVAC Module, EMTC Connector End View (C294B)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | * | * | Not Used | |
| 2 | CH426 (YE-OG) | 10 | SWITCH - FRONT BLOWER # POSITION 0 (OFF OR IDLE) | |
| 3 | CH429 (GY-BN) | 12 | SWITCH - FRONT BLOWER # POSITION 3 (MEDIUM HIGH) | |
| 4 | CH428 (GN-WH) | 14 | SWITCH - FRONT BLOWER # POSITION 2 (MEDIUM LOW) | |
| 5 | GD138 (BK-WH) | 10 | GROUND - PILLAR A RIGHT |
