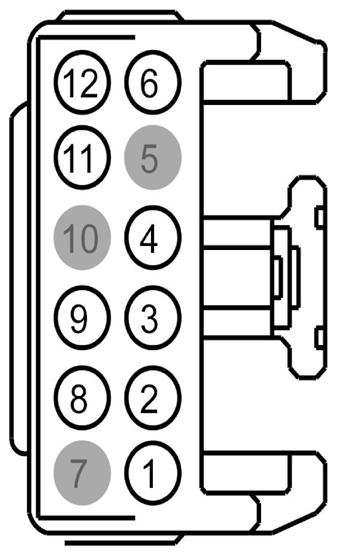

Overhead Console Switch Assembly Connector End View (C912)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CBP01 (BU) | 14 | FUSE - 48 OR CIRCUIT BREAKER | |
| 2 | VLN04 (VT-GY) | 22 | CTRL MOD. - IP/SWITCH ILLUMINATION | |
| 3 | CPR38 (WH-BU) | 22 | SWITCH - MOON/SUN ROOF TILT | with moonroof |
| 4 | CPW59 (VT-BN) | 14 | SWITCH - POWER WINDOW REAR (BACKLIGHT) # UP | |
| 5 | * | * | Not Used | |
| 6 | CPR31 (VT-BN) | 22 | SWITCH - MOON/SUN ROOF OPEN | with moonroof |
| 7 | * | * | Not Used | |
| 8 | CPR40 (YE-OG) | 22 | SWITCH - MOON/SUN ROOF CLOSE | with moonroof |
| 9 | CPW58 (YE-OG) | 14 | SWITCH - POWER WINDOW REAR (BACKLIGHT) # DOWN | |
| 10 | * | * | Not Used | |
| 11 | GD139 (BK-YE) | 14 | GROUND - COWL SIDE/PILLAR A RIGHT # 2ND POINT (6L2T) | |
| 12 | GD139 (BK-YE) | 16 | GROUND - COWL SIDE/PILLAR A RIGHT # 2ND POINT (6L2T) | without moonroof |
| 12 | CPR39 (VT-WH) | 22 | MOTOR/SMART - MOON/SUN ROOF SWITCH COMMON | with moonroof |

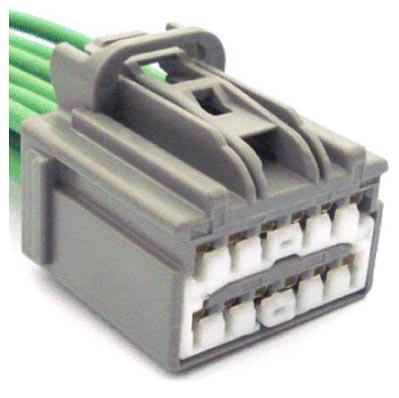

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1047 | Service Part Number: 9U2Z-14S411-ZA Gauge: 14 Pin material: Silver Cavities: 12 Vehicle Uses
|
