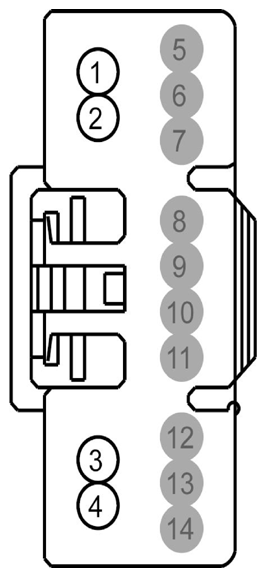

Power Running Board (PRB) Module Connector End View (C3313A)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CPR41 (BU-WH) | 14 | CTRL MOD. - POWER RUNNING BOARDS # DRIVER DEPLOY | |
| 2 | CPR42 (WH) | 14 | CTRL MOD. - POWER RUNNING BOARDS # DRIVER STOW | |
| 3 | CPR45 (VT-GY) | 14 | CTRL MOD. - POWER RUNNING BOARDS # PASSENGER STOW | |
| 4 | CPR44 (BN-WH) | 14 | CTRL MOD. - POWER RUNNING BOARDS # PASSENGER DEPLOY | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used | |
| 7 | * | * | Not Used | |
| 8 | * | * | Not Used | |
| 9 | * | * | Not Used | |
| 10 | * | * | Not Used | |
| 11 | * | * | Not Used | |
| 12 | * | * | Not Used | |
| 13 | * | * | Not Used | |
| 14 | * | * | Not Used |
