Power Steering Control Module (PSCM) Connector End View (C1463B)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CBB52 (GN-WH) | 18 | FUSE - 45 OR CIRCUIT BREAKER | |
| 2 | VDB04 (WH-BU) | 18 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | |
| 3 | VDB05 (WH) | 18 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW |

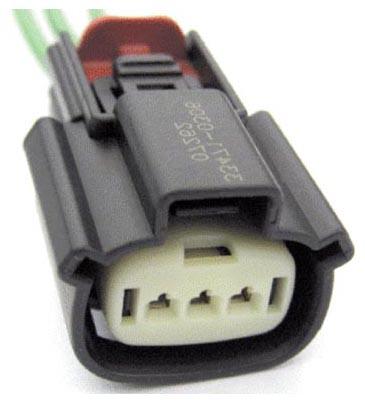

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-931 | Service Part Number: 9U2Z-14S411-EA Gauge: 14 Pin material: Silver Cavities: 3 Vehicle Uses
|
