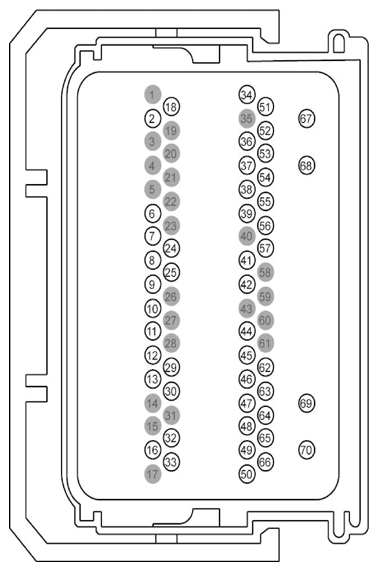

Powertrain Control Module (Pcm) Connector End View (C1381E)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | * | * | Not Used | |
| 2 | CE421 (VT) | 18 | CTRL MOD. - POWERTRAIN # VARIABLE CAMSHAFT TIMING 1 (VCT1) SOLENOID | 5.0L/6.2L |
| 3 | * | * | Not Used | |
| 4 | * | * | Not Used | |
| 5 | * | * | Not Used | |
| 6 | RE323 (WH-BN) | 20 | CTRL MOD. - POWERTRAIN # KNOCK SENSOR 1ST OR UNIQUE (KSL1-) | |
| 7 | VE801 (VT-OG) | 20 | SENSOR - KNOCK 1ST OR UNIQUE (KSL1+) | |
| 8 | RE134 (BU-OG) | 18 | CTRL MOD. - POWERTRAIN # ELECTRONIC THROTTLE CONTROL (ETCRTN) | 5.0L |
| 8 | RE134 (BU-OG) | 20 | CTRL MOD. - POWERTRAIN # ELECTRONIC THROTTLE CONTROL (ETCRTN) | 6.2L |
| 9 | LE134 (YE) | 20 | TRL MOD. - POWERTRAIN # ELECTRONIC THROTTLE CONTROL (ETCREF) | 6.2L |
| 9 | LE134 (YE) | 18 | CTRL MOD. - POWERTRAIN # ELECTRONIC THROTTLE CONTROL (ETCREF) | 5.0L |
| 10 | VE819 (GN-VT) | 18 | SENSOR - THROTTLE POSITION # POSITIVE SLOPE (TP2) | 5.0L |
| 10 | VE819 (GN-VT) | 20 | SENSOR - THROTTLE POSITION # POSITIVE SLOPE (TP2) | 6.2L |
| 11 | DE135 (BK) | 20 | CTRL MOD. - POWERTRAIN # CRANKSHAFT POSITION SENSOR (CKP) | 5.0L/6.2L |
| 12 | RE135 (GN-BN) | 20 | CTRL MOD. - POWERTRAIN # CRANKSHAFT POSITION SENSOR (CKP-) | 5.0L |
| 12 | RE135 (GN-BN) | 18 | CTRL MOD. - POWERTRAIN # CRANKSHAFT POSITION SENSOR (CKP-) | 6.2L |
| 13 | VE711 (YE-VT) | 18 | CTRL MOD. - POWERTRAIN # CRANKSHAFT POSITION SENSOR (CKP-) | 6.2L |
| 13 | VE711 (YE-VT) | 20 | SENSOR - CRANKSHAFT POSITION (CKP+) | 5.0L |
| 14 | * | * | Not Used | |
| 15 | * | * | Not Used | |
| 16 | CE442 (YE-GY) | 18 | CTRL MOD. - POWERTRAIN # VARIABLE CAMSHAFT TIMING SOLENOID (VCT21) | 5.0L |
| 16 | CE422 (WH-OG) | 18 | CTRL MOD. - POWERTRAIN # VARIABLE CAMSHAFT TIMING VALVE 2 (VCT2) | 6.2L |
| 17 | * | * | Not Used | |
| 18 | CE305 (BU-OG) | 18 | CTRL MOD. - POWERTRAIN # IGNITION COIL ON PLUG ASSEMBLY 3 (COP3F) | 6.2L |
| 18 | CE305 (BU-OG) | 20 | CTRL MOD. - POWERTRAIN # IGNITION COIL ON PLUG ASSEMBLY 3 (COP3F) | 5.0L |
| 19 | * | * | Not Used | |
| 20 | * | * | Not Used | |
| 21 | * | * | Not Used | |
| 22 | * | * | Not Used | |
| 23 | * | * | Not Used | |
| 24 | CMC24 (GY) | 18 | SWITCH - OIL PRESSURE | 5.0L/6.2L |
| 25 | LE142 (GN-WH) | 20 | CTRL MOD. - POWERTRAIN # ENGINE OIL QUALITY SENSOR | 5.0L |
| 26 | * | * | Not Used | |
| 27 | * | * | Not Used | |
| 28 | * | * | Not Used | |
| 29 | RE429 (GY-OG) | 20 | CTRL MOD. - POWERTRAIN # VARIABLE RELUCTANCE SENSOR (VRSRTN) (CAMSHAFT POSITION) | 5.0L |
| 30 | VE712 (BU-GY) | 20 | SENSOR - CYLINDER HEAD TEMPERATURE (CHT) | 5.0L |
| 30 | VE712 (BU-GY) | 18 | SENSOR - CYLINDER HEAD TEMPERATURE (CHT) | 6.2L |
| 31 | * | * | Not Used | |
| 32 | RE405 (GN-WH) | 20 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN ENGINE (SIGRTN) | 6.2L |
| 32 | RE405 (GN-WH) | 18 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN ENGINE (SIGRTN) | 5.0L |
| 33 | CE309 (YE-GY) | 18 | CTRL MOD. - POWERTRAIN # IGNITION COIL ON PLUG ASSEMBLY 7 (COP7G) | 5.0L/6.2L |
| 34 | CE307 (WH-BN) | 18 | CTRL MOD. - POWERTRAIN # IGNITION COIL ON PLUG ASSEMBLY 5 (COP5B) | 5.0L/6.2L |
| 35 | * | * | Not Used | |
| 36 | LE111 (VT-GN) | 20 | CTRL MOD. - POWERTRAIN # BUFFERED POWER SUPPLY SENSORS (VBPWR) | 5.0L/6.2L |
| 37 | VE736 (WH-GN) | 20 | SENSOR - CAMSHAFT POSITION BANK 1 EX | 6.2L |
| 38 | VE738 (YE-BU) | 20 | SENSOR - CAMSHAFT POSITION BANK 2 EX | 6.2L |
| 39 | VE818 (BN) | 20 | SENSOR - THROTTLE POSITION # NEGATIVE SLOPE (TP1) | 6.2L |
| 39 | VE818 (BN) | 18 | SENSOR - THROTTLE POSITION # NEGATIVE SLOPE (TP1) | 5.0L |
| 40 | * | * | Not Used | |
| 41 | VE736 (WH-GN) | 20 | SENSOR - CAMSHAFT POSITION BANK 1 EX | 5.0L |
| 42 | VE738 (YE-BU) | 20 | SENSOR - CAMSHAFT POSITION BANK 2 EX | 5.0L |
| 43 | * | * | Not Used | |
| 44 | RE324 (BN-GN) | 20 | CTRL MOD. - POWERTRAIN # KNOCK SENSOR 2ND (KLS2-) | |
| 45 | VE802 (BN-BU) | 20 | SENSOR - KNOCK 2ND (KSL2+) | |
| 46 | VE706 (BN-BU) | 20 | SENSOR - CAMSHAFT POSITION BANK 1 IN+EX/IN (CMP1) [CID-H] (CID1) | 5.0L |
| 47 | VE707 (GN-VT) | 20 | SENSOR - CAMSHAFT POSITION BANK 2 IN+EX/IN (CMP2) [CID-H] (CID2) | 5.0L |
| 48 | RE429 (GY-OG) | 20 | CTRL MOD. - POWERTRAIN # VARIABLE RELUCTANCE SENSOR (VRSRTN) (CAMSHAFT POSITION) | 5.0L |
| 49 | CE113 (WH-BN) | 20 | CTRL MOD. - POWERTRAIN # CANISTER PURGE VALVE (EVAPCP) | 5.0L/6.2L |
| 50 | CE306 (GN-VT) | 18 | CTRL MOD. - POWERTRAIN # IGNITION COIL ON PLUG ASSEMBLY 4 (COP4C) | 6.2L |
| 50 | CE306 (GN-VT) | 20 | CTRL MOD. - POWERTRAIN # IGNITION COIL ON PLUG ASSEMBLY 4 (COP4C) | 5.0L |
| 51 | CE310 (BU-BN) | 18 | CTRL MOD. - POWERTRAIN # IGNITION COIL ON PLUG ASSEMBLY 8 (COP8D) | 5.0L/6.2L |
| 52 | CE304 (YE-BU) | 18 | CTRL MOD. - POWERTRAIN # IGNITION COIL ON PLUG ASSEMBLY 2 (COP2H) | 6.2L |
| 52 | CE304 (YE-BU) | 20 | CTRL MOD. - POWERTRAIN # IGNITION COIL ON PLUG ASSEMBLY 2 (COP2H) | 5.0L |
| 53 | CE205 (GN-BU) | 20 | CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 1 (INJ1) | 5.0L/6.2L |
| 54 | CE206 (GY-YE) | 20 | CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 2 (INJ2) | 5.0L/6.2L |
| 55 | CE207 (VT-GY) | 20 | CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 3 (INJ3) | 5.0L/6.2L |
| 56 | CE422 (WH-OG) | 18 | CTRL MOD. - POWERTRAIN # VARIABLE CAMSHAFT TIMING 12 (VCT12) SOLENOID | 5.0L |
| 57 | CE443 (BN-VT) | 18 | CTRL MOD. - POWERTRAIN # VARIABLE CAMSHAFT TIMING SOLENOID (VCT22) | 5.0L |
| 58 | * | * | Not Used | |
| 59 | * | * | Not Used | |
| 60 | * | * | Not Used | |
| 61 | * | * | Not Used | |
| 62 | CE208 (YE-OG) | 20 | CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 4 (INJ4) | 5.0L/6.2L |
| 63 | CE209 (BN) | 20 | CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 5 (INJ5) | 5.0L/6.2L |
| 64 | CE210 (GN-WH) | 20 | CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 6 (INJ6) | 5.0L/6.2L |
| 65 | CE211 (GY-BN) | 20 | CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 7 (INJ7) | 5.0L/6.2L |
| 66 | CE212 (VT-OG) | 20 | CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 8 (INJ8) | 5.0L/6.2L |
| 67 | CE426 (BU-GN) | 18 | CTRL MOD. - POWERTRAIN # THROTTLE ACTUATOR CONTROL MOTOR (TACM-) | 5.0L/6.2L |
| 68 | CE426 (YE-VT) | 18 | CTRL MOD. - POWERTRAIN # THROTTLE ACTUATOR CONTROL MOTOR (TACM+) | 5.0L/6.2L |
| 69 | CE308 (VT-BN) | 18 | CTRL MOD. - POWERTRAIN # IGNITION COIL ON PLUG ASSEMBLY 6 (COP6E) | 5.0L/6.2L |
| 70 | CE303 (WH-VT) | 18 | CTRL MOD. - POWERTRAIN # IGNITION COIL ON PLUG ASSEMBLY 1 (COP1A) | 6.2L |
| 70 | CE303 (WH-VT) | 20 | CTRL MOD. - POWERTRAIN # IGNITION COIL ON PLUG ASSEMBLY 1 (COP1A) | 5.0L |
