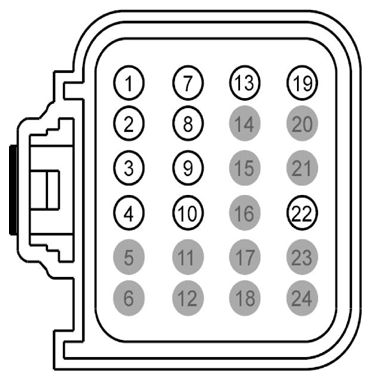

Restraints Control Module (RCM) Connector End View (C310A)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CR103 (GY-BU) | 20 | CTRL MOD. - AIR BAG FRONT PASSENGER 1 | |
| 2 | RR103 (VT-GN) | 20 | CTRL MOD. - AIR BAG FRONT PASSENGER 1 | |
| 3 | RR101 (YE-GN) | 20 | CTRL MOD. - AIR BAG DRIVER 1 | |
| 4 | CR101 (VT-BN) | 20 | CTRL MOD. - AIR BAG DRIVER 1 | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used | |
| 7 | CR102 (BU) | 20 | CTRL MOD. - AIR BAG DRIVER 2 | |
| 8 | RR102 (WH) | 20 | CTRL MOD. - AIR BAG DRIVER 2 | |
| 9 | RR104 (WH-BU) | 20 | CTRL MOD. - AIR BAG FRONT PASSENGER 2 | |
| 10 | CR104 (YE-GY) | 20 | CTRL MOD. - AIR BAG FRONT PASSENGER 2 | |
| 11 | * | * | Not Used | |
| 12 | * | * | Not Used | |
| 13 | CBP36 (BU-BN) | 20 | FUSE - 36 OR CIRCUIT BREAKER | |
| 14 | * | * | Not Used | |
| 15 | * | * | Not Used | |
| 16 | * | * | Not Used | |
| 17 | * | * | Not Used | |
| 18 | * | * | Not Used | |
| 19 | CR167 (YE-VT) | 20 | CTRL MOD. - ENS | |
| 20 | * | * | Not Used | |
| 21 | * | * | Not Used | |
| 22 | RR116 (BN-GN) | 22 | CTRL MOD. - INDICATOR PASSENGER AIR BAG DEACTIVATE | |
| 23 | * | * | Not Used | |
| 24 | * | * | Not Used |
