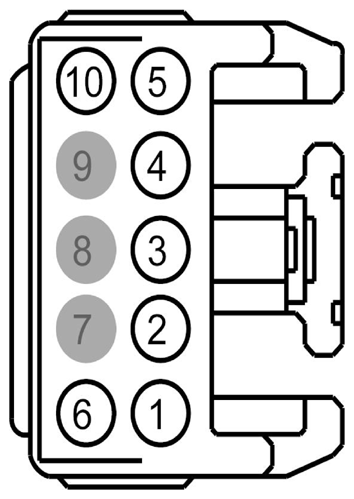

Roof Opening Panel Module Connector End View (C921)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | GD139 (BK-YE) | 16 | GROUND - PILLAR A RIGHT # 2ND STUD | |
| 2 | CPR39 (VT-WH) | 22 | MOTOR/SMART - MOON/SUN ROOF SWITCH COMMON | |
| 3 | CBP32 (GN-VT) | 20 | FUSE - 32 OR CIRCUIT BREAKER | |
| 4 | CPR38 (WH-BU) | 22 | SWITCH - MOON/SUN ROOF TILT | |
| 5 | CPR31 (VT-BN) | 22 | SWITCH - MOON/SUN ROOF OPEN | |
| 6 | SBB48 (VT-RD) | 16 | FUSE - 48 OR CIRCUIT BREAKER | |
| 7 | * | * | Not Used | |
| 8 | * | * | Not Used | |
| 9 | * | * | Not Used | |
| 10 | CPR40 (YE-OG) | 22 | SWITCH - MOON/SUN ROOF CLOSE |

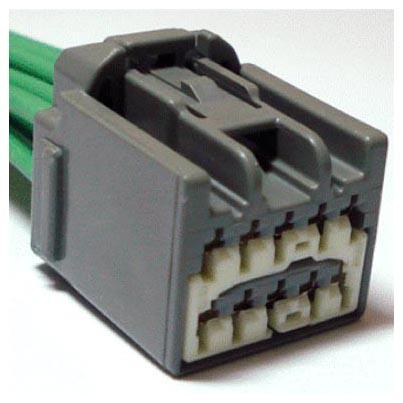

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1037 | Service Part Number: 1U2Z-14S411-BLB Gauge: 14 Pin material: Silver Cavities: 10 Vehicle Uses
|
