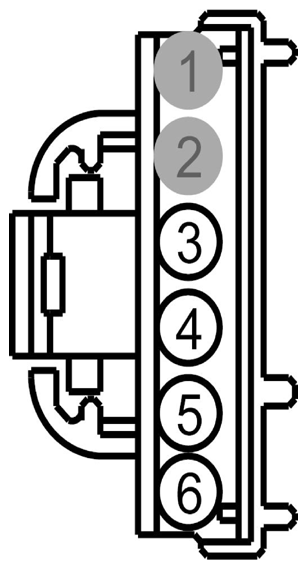

Steering Column Control Module (SCCM) Connector End View (C2414C)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | * | * | Not Used | |
| 2 | * | * | Not Used | |
| 3 | RPP06 (GN) | 22 | CTRL MOD. - SENSOR ADJUSTABLE PEDAL | |
| 4 | VPP08 (WH) | 20 | SENSOR - ADJUSTABLE STEERING COLUMN TILT (RAKE) | adjustable steering column |
| 5 | VPP17 (VT-BN) | 20 | SENSOR - ADJUSTABLE STEERING COLUMN TELESCOPE (FORWARD/REARWARD) | adjustable steering column |
| 6 | LPP06 (YE-BU) | 22 | CTRL MOD. - SENSOR ADJUSTABLE PEDAL | memory |
| Available Pigtail Kits | |
|---|---|

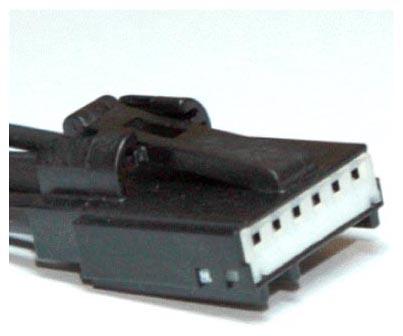

| Pigtail Kit Part Number WPT-1006 | Service Part Number: 7U2Z-14S411-NB Gauge: 18 Pin material: Silver Cavities: 6 Vehicle Uses
|

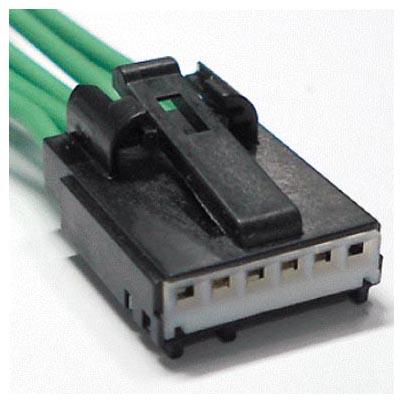

| Pigtail Kit Part Number WPT-895 | Service Part Number: 7U2Z-14S411-NA Gauge: 18 Pin material: Tin Cavities: 6 Vehicle Uses
|
