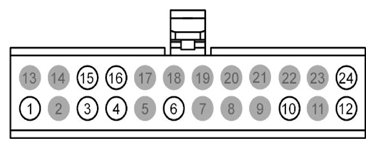

Telematics Module Connector End View (C2409)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | GND1 (BK-GY) | 22 | POWER GND | |
| 2 | * | * | Not Used | |
| 3 | TXD (YE) | 22 | SERIAL TRANS | |
| 4 | RXD (GN) | 22 | SERIAL RECEIVE | |
| 5 | * | * | Not Used | |
| 6 | CGND (BK) | 22 | COMMON GND | |
| 7 | * | * | Not Used | |
| 8 | * | * | Not Used | |
| 9 | * | * | Not Used | |
| 10 | IGRUN-C (WH-BN) | 22 | IGN RUN | |
| 11 | * | * | Not Used | |
| 12 | VB1 (GY-RD) | 22 | VBATT | |
| 13 | * | * | Not Used | |
| 14 | * | * | Not Used | |
| 15 | HSC1-C (WH-BU) | 22 | HSCAN+ | |
| 16 | HSC2-C (WH) | 22 | HSCAN- | |
| 17 | * | * | Not Used | |
| 18 | * | * | Not Used | |
| 19 | * | * | Not Used | |
| 20 | * | * | Not Used | |
| 21 | * | * | Not Used | |
| 22 | * | * | Not Used | |
| 23 | * | * | Not Used | |
| 24 | 5VTB (RD) | 22 | 5V T-BOX |
