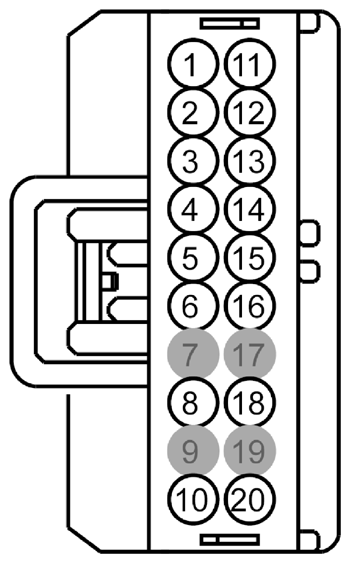

| 1 |
VME07 (WH) |
20 |
CTRL MOD. - AUDIO # SPEAKER LEFT FRONT DOOR (WOOFER) + |
|
| 2 |
VME09 (BN-GN) |
20 |
CTRL MOD. - AUDIO # SPEAKER LEFT REAR (WOOFER) + |
|
| 3 |
VME10 (WH-VT) |
20 |
CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT DOOR (WOOFER) + |
|
| 4 |
VME12 (BN-WH) |
20 |
CTRL MOD. - AUDIO # SPEAKER RIGHT REAR (WOOFER) + |
|
| 5 |
VMM13 (BN) |
20 |
MICROPHONE - PHONE/VOICE CONTROL + |
|
| 6 |
VMM13 (BN-YE) |
20 |
MICROPHONE - PHONE/VOICE CONTROL + |
|
| 7 |
* |
* |
Not Used |
|
| 8 |
VMM13 (BN-WH) |
20 |
MICROPHONE - PHONE/VOICE CONTROL + |
|
| 9 |
* |
* |
Not Used |
|
| 10 |
VDB13 (BU-GY) |
22 |
CTRL MOD. - MULTIMEDIA CAN BUS HIGH |
|
| 11 |
RME07 (WH-BN) |
20 |
CTRL MOD. - AUDIO # SPEAKER LEFT FRONT DOOR (WOOFER) - |
|
| 12 |
RME09 (BN-YE) |
20 |
CTRL MOD. - AUDIO # SPEAKER LEFT REAR (WOOFER) - |
|
| 13 |
RME10 (WH-OG) |
20 |
CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT DOOR (WOOFER) - |
|
| 14 |
RME12 (BN-BU) |
20 |
CTRL MOD. - AUDIO # SPEAKER RIGHT REAR (WOOFER) - |
|
| 15 |
RMM13 (BU) |
20 |
MICROPHONE - PHONE/VOICE CONTROL - |
|
| 16 |
RMM13 (BU-RD) |
20 |
MICROPHONE - PHONE/VOICE CONTROL - |
|
| 17 |
* |
* |
Not Used |
|
| 18 |
RMM13 (BU-WH) |
20 |
MICROPHONE - PHONE/VOICE CONTROL - |
|
| 19 |
* |
* |
Not Used |
|
| 20 |
VDB14 (VT-GY) |
22 |
CTRL MOD. - MULTIMEDIA CAN BUS LOW |
|
