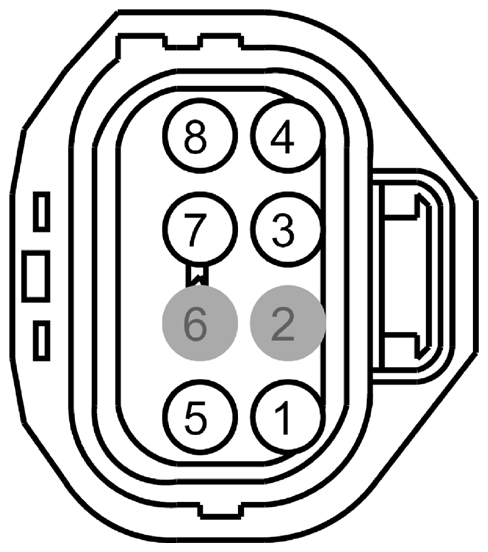

Fuel Pump Control Module Connector End View (C3239)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CBB48 (GY-YE) | 12 | FUSE - 48 OR CIRCUIT BREAKER | |
| 2 | * | * | Not Used | |
| 3 | VE208 (WH) | 20 | CTRL MOD. - POWERTRAIN # FUEL PUMP CONTROL MODULE (FPCM) (FPC) | |
| 4 | GD152 (BK-BU) | 12 | GROUND - PILLAR D RIGHT # 2ND POINT (6L2T) | |
| 5 | RE515 (WH-BN) | 14 | DRIVER - FUEL PUMP MOTOR (FPDM) - | |
| 6 | * | * | Not Used | |
| 7 | VE518 (BN-WH) | 20 | MONITOR - FUEL PUMP (FPM) | |
| 8 | CE515 (YE-GY) | 14 | DRIVER - FUEL PUMP MOTOR (FPDM) + |
| Available Pigtail Kits | |
|---|---|

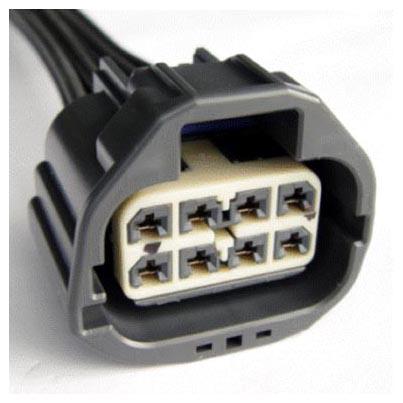

| Pigtail Kit Part Number WPT-521 | Service Part Number: 3U2Z-14S411-TZA Gauge: 12 Pin material: Tin Cavities: 8 Vehicle Uses
|
