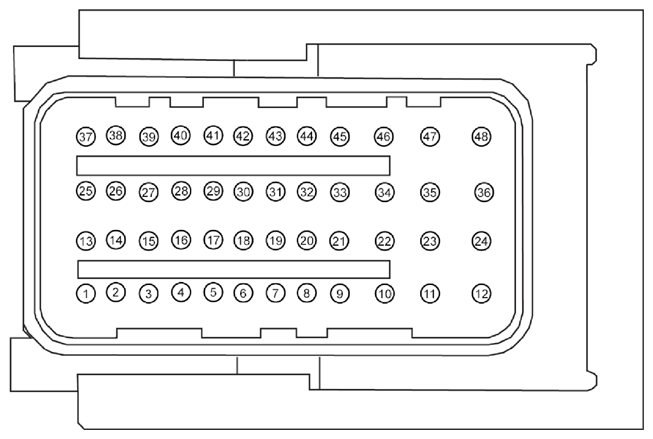

| 1 |
CE302 (YE-BU) |
20 |
CTRL MOD. - POWERTRAIN # POWERTRAIN CONTROL RELAY (PCMRC) |
|
| 2 |
CCA29 (GN-RD) |
20 |
SWITCH - BRAKE PEDAL FORCE SIGNAL |
|
| 3 |
CCB08 (VT-WH) |
20 |
SWITCH - BRAKE ON/OFF (BOO) NORMAL OPEN |
|
| 4 |
VE518 (BN-WH) |
20 |
MONITOR - FUEL PUMP (FPM) |
|
| 5 |
CET47 (BU) |
20 |
SWITCH - REVERSE (RS) |
|
| 6 |
* |
* |
Not Used |
|
| 7 |
* |
* |
Not Used |
|
| 8 |
CBB42 (GN) |
20 |
FUSE - 42 OR CIRCUIT BREAKER |
|
| 9 |
CDC12 (YE) |
20 |
CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL (SMC) |
|
| 10 |
SBB30 (YE-BU) |
20 |
FUSE - 30 OR CIRCUIT BREAKER |
|
| 11 |
CBB08 (GY-YE) |
16 |
FUSE - 8 OR CIRCUIT BREAKER |
|
| 12 |
CBB08 (GY-YE) |
16 |
FUSE - 8 OR CIRCUIT BREAKER |
|
| 13 |
VE203 (VT) |
20 |
CTRL MOD. - POWERTRAIN # FAN CONTROL VARIABLE (FC-V) |
|
| 14 |
LE230 (BN-BU) |
20 |
CTRL MOD. - POWERTRAIN # FUEL TANK PRESSURE TRANSDUCER REF. VOLT. (FTPTREF) |
|
| 15 |
* |
* |
Not Used |
|
| 16 |
VH442 (GN-BN) |
20 |
SENSOR - REFRIGERANT PRESSURE |
|
| 17 |
LE137 (BU-GY) |
20 |
CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 2 (APP2VREF) |
|
| 18 |
LE136 (GN-OG) |
20 |
CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 1 (APP1VREF) |
|
| 19 |
VDB05 (WH) |
20 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW |
|
| 20 |
VDB04 (WH-BU) |
20 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH |
|
| 21 |
CE436 (VT-OG) |
20 |
CTRL MOD. -WAKE UP PCM |
|
| 22 |
* |
* |
Not Used |
|
| 23 |
CE229 (VT-OG) |
20 |
CTRL MOD. - POWERTRAIN # FUEL TANK LEAK DETECTION PUMP MOTOR (FTLDP) |
|
| 24 |
* |
* |
Not Used |
|
| 25 |
CE104 (GN) |
18 |
CTRL MOD. - POWERTRAIN # EXHAUST GAS RECIRCUL. MOTOR (STEPPER CONTR. 4) (EGRMC) |
|
| 26 |
VE922 (VT-GN) |
20 |
TRANSDUCER - FUEL TANK PRESSURE (FTPT) |
|
| 27 |
* |
* |
Not Used |
|
| 28 |
LH108 (GY-BN) |
20 |
CTRL MOD. - SENSOR REFRIGERANT PRESSURE + |
|
| 29 |
VE702 (BU-WH) |
20 |
SENSOR - ACCELERATOR PEDAL POSITION # 2 (APP2) |
|
| 30 |
VE701 (YE-OG) |
20 |
SENSOR - ACCELERATOR PEDAL POSITION # 1 (APP1) |
|
| 31 |
VE934 (GY-BN) |
20 |
TRANSDUCER - FUEL TANK PRESSURE 2ND (FTPT2) |
|
| 32 |
VE716 (YE) |
20 |
SENSOR - ENGINE COOLANT TEMPERATURE (ECT2) |
|
| 33 |
VH407 (YE-GN) |
20 |
SENSOR - AMBIENT TEMP. |
|
| 34 |
CPL24 (YE-BU) |
20 |
SWITCH - FUEL FILLER DOOR # RELEASE |
|
| 35 |
GD120 (BK-GN) |
14 |
GROUND - FENDER FRONT LEFT |
|
| 36 |
GD120 (BK-GN) |
14 |
GROUND - FENDER FRONT LEFT |
|
| 37 |
VE225 (YE-OG) |
20 |
CTRL MOD. - POWERTRAIN # FUEL PUMP MODULE COMMAND (FPC) |
|
| 38 |
RE230 (WH-VT) |
20 |
CTRL MOD. - POWERTRAIN # FUEL TANK PRESSURE TRANSDUCER |
|
| 39 |
CCA29 (GN-RD) |
20 |
SWITCH - BRAKE PEDAL FORCE SIGNAL |
|
| 40 |
RH108 (BN) |
20 |
CTRL MOD. - SENSOR REFRIGERANT PRESSURE - |
|
| 41 |
RE137 (YE-GN) |
20 |
CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 2 (APP2RTN) |
|
| 42 |
RE136 (VT-GN) |
20 |
CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 1 (APP1RTN) |
|
| 43 |
RE259 (BU) |
20 |
CTRL MOD. - POWERTRAIN # FUEL TANK PRESSURE TRANSDUCER 2ND (GND_FTPT2) |
|
| 44 |
* |
* |
Not Used |
|
| 45 |
RH107 (GN-BU) |
20 |
CTRL MOD. - AMBIENT TEMP. SENSOR (SIGRTN) |
|
| 46 |
* |
* |
Not Used |
|
| 47 |
GD120 (BK-GN) |
14 |
GROUND - FENDER FRONT LEFT |
|
| 48 |
GD120 (BK-GN) |
14 |
GROUND - FENDER FRONT LEFT |
|
