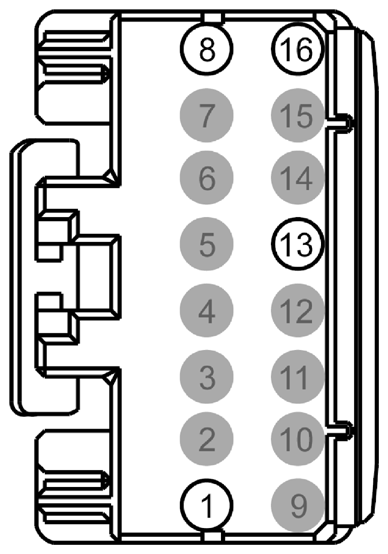

TELEMATIC Control Unit Module (TCU) Connector End View (C4803)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | SBP06 (BN-RD) | 22 | FUSE - 6 OR CIRCUIT BREAKER | |
| 2 | * | * | Not Used | |
| 3 | * | * | Not Used | |
| 4 | * | * | Not Used | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used | |
| 7 | * | * | Not Used | |
| 8 | VDB13 (BU-GY) | 22 | CTRL MOD. - MULTIMEDIA CAN BUS HIGH | |
| 9 | * | * | Not Used | |
| 10 | * | * | Not Used | |
| 11 | * | * | Not Used | |
| 12 | * | * | Not Used | |
| 13 | GD149 (BK-GY) | 22 | GROUND - PILLAR D LEFT (6L2T) | |
| 14 | * | * | Not Used | |
| 15 | * | * | Not Used | |
| 16 | VDB14 (VT-GY) | 22 | CTRL MOD. - MULTIMEDIA CAN BUS LOW |

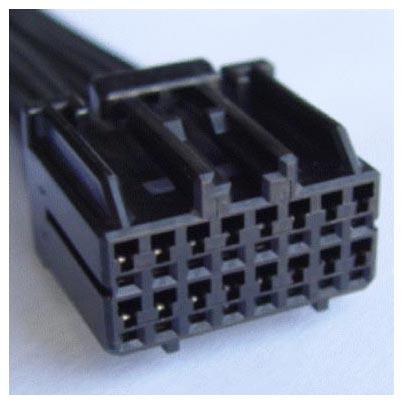

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-242 | Service Part Number: 3U2Z-14S411-EBA Gauge: 18 Pin material: Tin Cavities: 16 Vehicle Uses
|
