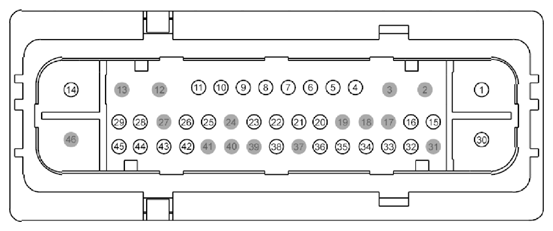

| 1 |
SBB26 (YE-RD) |
10 |
FUSE - 26 OR CIRCUIT BREAKER |
|
| 2 |
* |
* |
Not Used |
|
| 3 |
* |
* |
Not Used |
|
| 4 |
RCA19 (YE) |
20 |
CTRL MOD. - SENSOR WHEEL SPEED RIGHT FRONT |
|
| 5 |
VCA05 (VT) |
20 |
SENSOR - WHEEL SPEED RIGHT FRONT |
|
| 6 |
RCA18 (BN-GN) |
20 |
CTRL MOD. - SENSOR WHEEL SPEED LEFT REAR |
|
| 7 |
VCA04 (BU-OG) |
20 |
SENSOR - WHEEL SPEED LEFT REAR |
|
| 8 |
RCA17 (YE) |
20 |
CTRL MOD. - SENSOR WHEEL SPEED LEFT FRONT |
|
| 9 |
VCA03 (VT) |
20 |
SENSOR - WHEEL SPEED LEFT FRONT |
|
| 10 |
RCA20 (BN) |
20 |
CTRL MOD. - SENSOR WHEEL SPEED RIGHT REAR |
|
| 11 |
VCA06 (WH-OG) |
20 |
SENSOR - WHEEL SPEED RIGHT REAR |
|
| 12 |
* |
* |
Not Used |
|
| 13 |
* |
* |
Not Used |
|
| 14 |
GD122 (BK) |
6.00 |
GROUND - FENDER FRONT LEFT # 3RD POINT |
|
| 15 |
VCA23 (BU-WH) |
20 |
CTRL MOD. - SENSOR YAW ABS/IVD/TC CAN BUS HIGH |
|
| 16 |
VCA24 (GN-OG) |
20 |
CTRL MOD. - SENSOR YAW ABS/IVD/TC CAN BUS LOW |
|
| 17 |
* |
* |
Not Used |
|
| 18 |
* |
* |
Not Used |
|
| 19 |
* |
* |
Not Used |
|
| 20 |
VCA30 (YE-VT) |
20 |
SENSOR - BRAKE PEDAL POSITION/ANGLE 1 |
|
| 21 |
CCB42 (GN-BU) |
20 |
RELAY - VACUUM PUMP # MONITOR |
|
| 22 |
VCA43 (WH-GN) |
20 |
SENSOR - BRAKE PEDAL POSITION/ANGLE 2 |
|
| 23 |
LCA27 (BN-WH) |
20 |
CTRL MOD. - SENSOR BRAKE PEDAL POSITION + |
|
| 24 |
* |
* |
Not Used |
|
| 25 |
CCB33 (GY-OG) |
20 |
CTRL MOD. - SENSOR BOOST PEDAL + |
|
| 26 |
RCA27 (WH) |
20 |
CTRL MOD. - SENSOR BRAKE PEDAL POSITION - |
|
| 27 |
* |
* |
Not Used |
|
| 28 |
RCB33 (VT-GY) |
20 |
CTRL MOD. - SENSOR BOOST PEDAL - |
|
| 29 |
VCA22 (GN-BN) |
18 |
CTRL MOD. - SOLENOID IVD ACTIVE BOOSTER - |
|
| 30 |
SBB25 (RD) |
12 |
FUSE - 25 OR CIRCUIT BREAKER |
|
| 31 |
* |
* |
Not Used |
|
| 32 |
CCA22 (GY-YE) |
18 |
CTRL MOD. - SOLENOID IVD ACTIVE BOOSTER + |
|
| 33 |
CCB41 (YE) |
20 |
CTRL MOD. - RELAY VACUUM PUMP 2 |
|
| 34 |
VCB34 (WH-BU) |
20 |
SENSOR - BOOST PEDAL |
|
| 35 |
CBB37 (WH) |
20 |
FUSE - 37 OR CIRCUIT BREAKER |
|
| 36 |
VCA38 (BN-VT) |
20 |
SENSOR - BRAKE VACUUM SIGNAL 1 |
|
| 37 |
* |
* |
Not Used |
|
| 38 |
CCB30 (GY-VT) |
20 |
CTRL MOD. - RELAY VACUUM PUMP |
|
| 39 |
* |
* |
Not Used |
|
| 40 |
* |
* |
Not Used |
|
| 41 |
* |
* |
Not Used |
|
| 42 |
VDB04 (WH-BU) |
20 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH |
|
| 43 |
VDB05 (WH) |
20 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW |
|
| 44 |
LCA37 (YE-OG) |
20 |
CTRL MOD. - SENSOR BRAKE VACUUM + |
|
| 45 |
RCA37 (WH-BU) |
20 |
CTRL MOD. - SENSOR BRAKE VACUUM - |
|
| 46 |
* |
* |
Not Used |
|
