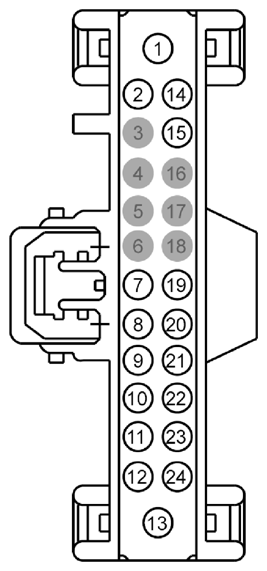

| 1 |
SBP06 (BN-RD) |
14 |
FUSE - 6 OR CIRCUIT BREAKER |
|
| 2 |
CME44 (YE-OG) |
20 |
CTRL MOD. - ANTENNA POWER # REAR WINDOW |
|
| 3 |
* |
* |
Not Used |
|
| 4 |
* |
* |
Not Used |
|
| 5 |
* |
* |
Not Used |
|
| 6 |
* |
* |
Not Used |
|
| 7 |
CME27 (YE-VT) |
22 |
CTRL MOD. - AUDIO # ENABLE/CLIPPING |
|
| 8 |
RME06 (GY-YE) |
18 |
CTRL MOD. - AUDIO # SPEAKER CENTER FRONT IP - |
|
| 9 |
RME09 (BN-YE) |
20 |
CTRL MOD. - AUDIO # SPEAKER LEFT REAR (WOOFER) - |
|
| 10 |
RME07 (WH-BN) |
20 |
CTRL MOD. - AUDIO # SPEAKER LEFT FRONT DOOR (WOOFER) - |
|
| 11 |
RME10 (WH-OG) |
20 |
CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT DOOR (WOOFER) - |
|
| 12 |
RME12 (BN-BU) |
20 |
CTRL MOD. - AUDIO # SPEAKER RIGHT REAR (WOOFER) - |
|
| 13 |
GD103 (BK) |
14 |
GROUND - COWL SIDE/PILLAR A LEFT # 3RD POINT |
|
| 14 |
VDB13 (BU-GY) |
22 |
CTRL MOD. - MULTIMEDIA CAN BUS HIGH |
|
| 15 |
VDB14 (VT-GY) |
22 |
CTRL MOD. - MULTIMEDIA CAN BUS LOW |
|
| 16 |
* |
* |
Not Used |
|
| 17 |
* |
* |
Not Used |
|
| 18 |
* |
* |
Not Used |
|
| 19 |
DME17 (BA-RE) |
20 |
CTRL MOD. - AUDIO # RADIO D |
|
| 20 |
VME06 (GN) |
18 |
CTRL MOD. - AUDIO # SPEAKER CENTER FRONT IP + |
|
| 21 |
VME09 (BN-GN) |
20 |
CTRL MOD. - AUDIO # SPEAKER LEFT REAR (WOOFER) + |
|
| 22 |
VME07 (WH) |
20 |
CTRL MOD. - AUDIO # SPEAKER LEFT FRONT DOOR (WOOFER) + |
|
| 23 |
VME10 (WH-VT) |
20 |
CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT DOOR (WOOFER) + |
|
| 24 |
VME12 (BN-WH) |
20 |
CTRL MOD. - AUDIO # SPEAKER RIGHT REAR (WOOFER) + |
|
