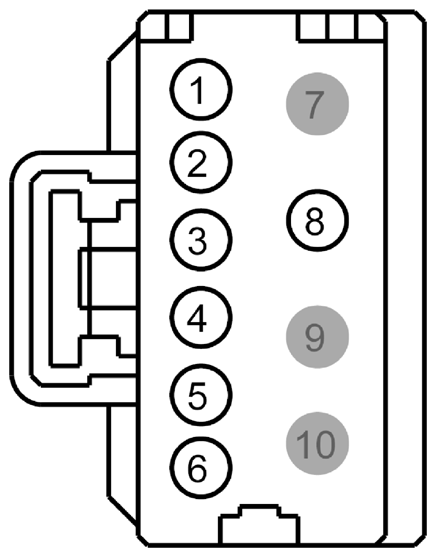

Battery Charger Control Module (BCCM) Connector End View (C4455A)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | VYB18 (WH-GN) | 22 | CTRL MOD. - TRACTION CONTROL BATTERY # COOLING FAN PWM (PWMB) | PHEV |
| 2 | VDB05 (WH) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | PHEV |
| 3 | VDB04 (WH-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | PHEV |
| 4 | RYB18 (BN-GN) | 22 | CTRL MOD. - TRACTION CONTROL BATTERY # COOLING FAN RETURN | PHEV |
| 5 | CE140 (BN) | 18 | CTRL MOD. - POWERTRAIN # BATTERY CHARGE PROTECT INDICATOR (BCHPL) (BCPIL) | PHEV |
| 6 | CBR14 (VT-OG) | 20 | FUSE - 14 OR CIRCUIT BREAKER | PHEV |
| 7 | * | * | Not Used | |
| 8 | CBR26 (BU-WH) | 10 | FUSE - 26 OR CIRCUIT BREAKER | PHEV |
| 9 | * | * | Not Used | |
| 10 | * | * | Not Used |

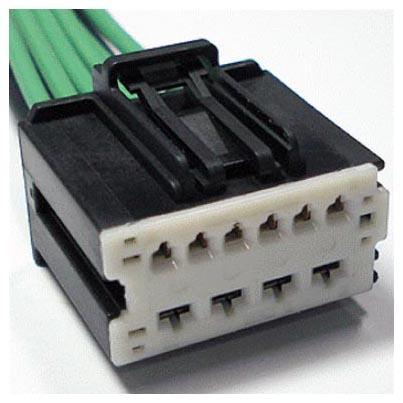

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1042 | Service Part Number: AU2Z-14S411-CA Gauge: 12 14 Pin material: Tin & Silver Cavities: 10 Vehicle Uses
|
