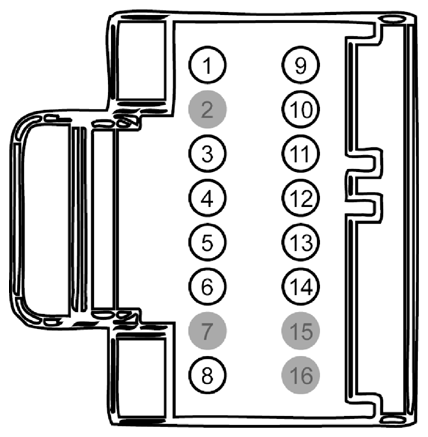

| 1 |
LYC01 (GY-VT) |
22 |
CS VREF |
FHEV |
| 2 |
* |
* |
Not Used |
|
| 3 |
RYC01 (GN-OG) |
22 |
CS RTN |
FHEV |
| 4 |
VDB04 (WH-BU) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH |
FHEV |
| 5 |
CYC06 (YE-VT) |
22 |
MC- CTRL |
FHEV |
| 6 |
CYB04 (VT-BN) |
22 |
CTRL MOD. - TRACTION BATTERY CONTROL # INTERLOCK NEG (INT-) |
FHEV |
| 7 |
* |
* |
Not Used |
|
| 8 |
CYC03 (BN-GN) |
22 |
CONT PWR EN |
FHEV |
| 9 |
VYC02 (YE-GN) |
22 |
CS AOUT2 |
FHEV |
| 10 |
CYB03 (BN-YE) |
22 |
CTRL MOD. - TRACTION BATTERY CONTROL # INTERLOCK POS (INT+) |
FHEV |
| 11 |
CYD14 (GN-BN) |
22 |
DC/DC WAKEUP |
FHEV |
| 12 |
VDB05 (WH) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW |
FHEV |
| 13 |
CYC04 (VT-GY) |
22 |
PRC CTRL |
FHEV |
| 14 |
CYC05 (WH-BU) |
22 |
MC+ CTRL |
FHEV |
| 15 |
* |
* |
Not Used |
|
| 16 |
* |
* |
Not Used |
|
