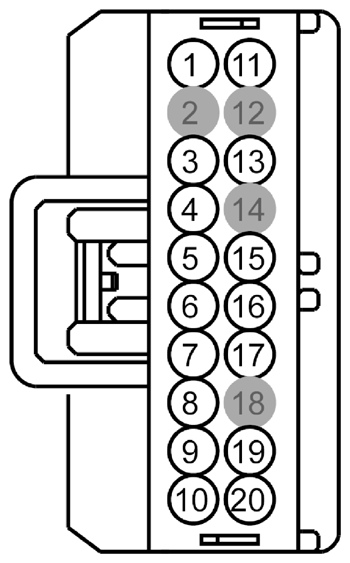

| 1 |
CBR17 (BN-GN) |
20 |
FUSE - 17 OR CIRCUIT BREAKER |
PHEV |
| 2 |
* |
* |
Not Used |
|
| 3 |
VDB04 (WH-BU) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH |
PHEV |
| 4 |
GD145 (BK-BU) |
18 |
GROUND - PILLAR B RIGHT (6L2T) |
PHEV |
| 5 |
GD145 (BK-BU) |
18 |
GROUND - PILLAR B RIGHT (6L2T) |
PHEV |
| 6 |
VYB18 (WH-GN) |
22 |
TRL MOD. - TRACTION CONTROL BATTERY # COOLING FAN PWM (PWMB) |
PHEV |
| 7 |
VE225 (YE-OG) |
20 |
CTRL MOD. - POWERTRAIN # FUEL PUMP MODULE COMMAND (FPC) |
PHEV |
| 8 |
CYB10 (BU-WH) |
22 |
CTRL MOD. - TRACTION BATTERY CONTROL # BATTERY DOOR POSITION SENSOR + |
PHEV |
| 9 |
CYB13 (VT-GY) |
22 |
CTRL MOD. - TRACTION BATTERY CONTROL # BATTERY DOOR MOTOR CLOSE (IF PLUS) |
PHEV |
| 10 |
CBR12 (GN-WH) |
18 |
FUSE - 12 OR CIRCUIT BREAKER |
PHEV |
| 11 |
CBR17 (BN-GN) |
20 |
FUSE - 17 OR CIRCUIT BREAKER |
PHEV |
| 12 |
* |
* |
Not Used |
|
| 13 |
VDB05 (WH) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW |
PHEV |
| 14 |
* |
* |
Not Used |
|
| 15 |
RYB18 (BN-GN) |
22 |
CTRL MOD. - TRACTION CONTROL BATTERY # COOLING FAN RETURN |
PHEV |
| 16 |
RYB10 (BU-GY) |
22 |
CTRL MOD. - TRACTION BATTERY CONTROL # BATTERY DOOR POSITION SENSOR - |
PHEV |
| 17 |
VE740 (VT-GY) |
22 |
SENSOR - INTAKE AIR TEMPERATURE (IAT) |
PHEV |
| 18 |
* |
* |
Not Used |
|
| 19 |
CYB12 (YE-GN) |
22 |
CTRL MOD. - TRACTION BATTERY CONTROL # BATTERY DOOR MOTOR OPEN (IF PLUS) |
PHEV |
| 20 |
CE140 (BN) |
18 |
CTRL MOD. - POWERTRAIN # BATTERY CHARGE PROTECT INDICATOR (BCHPL) (BCPIL) |
PHEV |
