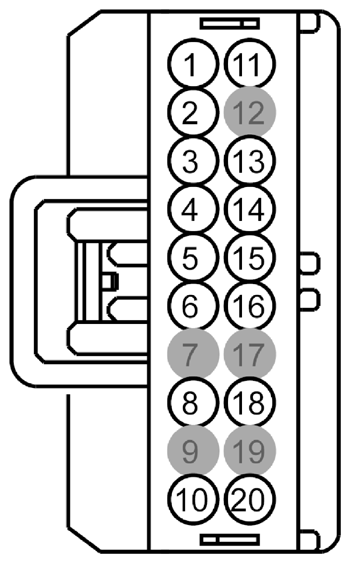

Battery Energy Control Module (BECM) Connector End View (C4816B)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | VDB04 (WH-BU) | 22 | HS CAN + | PHEV |
| 2 | RYC01 (GN-OG) | 22 | CS RTN | PHEV |
| 3 | VYC02 (YE-GN) | 22 | CS AOUT2 | PHEV |
| 4 | LYC01 (GY-VT) | 22 | CS VREF | PHEV |
| 5 | CYC06 (YE-VT) | 22 | MC- CTRL | PHEV |
| 6 | CYB04 (VT-BN) | 22 | CTRL MOD. - TRACTION BATTERY CONTROL # INTERLOCK NEG (INT-) | PHEV |
| 7 | * | * | Not Used | |
| 8 | CYC03 (BN-GN) | 22 | CONT PWR EN | PHEV |
| 9 | * | * | Not Used | |
| 10 | CYB03 (BN-YE) | 22 | CTRL MOD. - TRACTION BATTERY CONTROL # INTERLOCK POS (INT+) | PHEV |
| 11 | VDB05 (WH) | 22 | HS CAN - | PHEV |
| 12 | * | * | Not Used | |
| 13 | CYC04 (VT-GY) | 22 | PRC CTRL | PHEV |
| 14 | CYC05 (WH-BU) | 22 | MC+ CTRL | PHEV |
| 15 | CYC08 (GY-OG) | 22 | CTRL | PHEV |
| 16 | CYC09 (BU-BN) | 22 | CTRL | PHEV |
| 17 | * | * | Not Used | |
| 18 | CYC07 (BN-YE) | 22 | CTRL | PHEV |
| 19 | * | * | Not Used | |
| 20 | CYD14 (GN-BN) | 22 | DCDC WKUP | PHEV |
