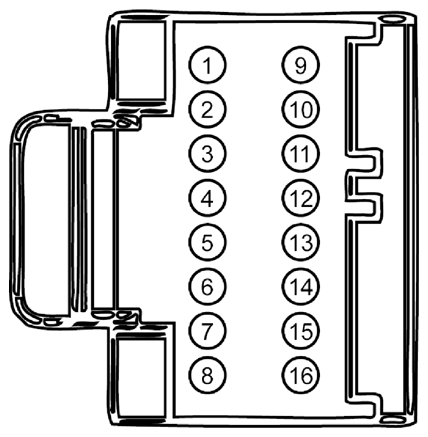

Battery Energy Control Module (BECM) Connector End View (C4816C)
Courtesy of FORD MOTOR CO.
| Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
| 1 |
VYB41 (BK) |
22 |
TEMP SIG |
PHEV |
| 2 |
VYB42 (BK) |
22 |
TEMP SIG |
PHEV |
| 3 |
VYB43 (BK) |
22 |
TEMP SIG |
PHEV |
| 4 |
VYB44 (BK) |
22 |
TEMP SIG |
PHEV |
| 5 |
VYB45 (BK) |
22 |
TEMP SIG |
PHEV |
| 6 |
VYB46 (BK) |
22 |
TEMP SIG |
PHEV |
| 7 |
VYB47 (BK) |
22 |
TEMP SIG |
PHEV |
| 8 |
VYB48 (BK) |
22 |
TEMP SIG |
PHEV |
| 9 |
RYB41 (BK) |
22 |
TEMP RTN |
PHEV |
| 10 |
RYB42 (BK) |
22 |
TEMP RTN |
PHEV |
| 11 |
RYB43 (BK) |
22 |
TEMP RTN |
PHEV |
| 12 |
RYB44 (BK) |
22 |
TEMP RTN |
PHEV |
| 13 |
RYB45 (BK) |
22 |
TEMP RTN |
PHEV |
| 14 |
RYB46 (BK) |
22 |
TEMP RTN |
PHEV |
| 15 |
RYB47 (BK) |
22 |
TEMP RTN |
PHEV |
| 16 |
RYB48 (BK) |
22 |
TEMP RTN |
PHEV |
