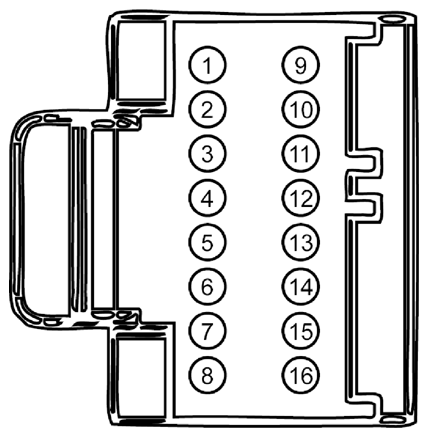

Battery Energy Control Module (BECM) Connector End View (C4816D)
Courtesy of FORD MOTOR CO.
| Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
| 1 |
VYB49 (BK) |
22 |
TEMP SIG |
PHEV |
| 2 |
VYB50 (BK) |
22 |
TEMP SIG |
PHEV |
| 3 |
VYB51 (BK) |
22 |
TEMP SIG |
PHEV |
| 4 |
VYB52 (BK) |
22 |
TEMP SIG |
PHEV |
| 5 |
VYB53 (BK) |
22 |
TEMP SIG |
PHEV |
| 6 |
VYB54 (BK) |
22 |
TEMP SIG |
PHEV |
| 7 |
VYB55 (BK) |
22 |
TEMP SIG |
PHEV |
| 8 |
VYB56 (BK) |
22 |
TEMP SIG |
PHEV |
| 9 |
RYB49 (BK) |
22 |
TEMP RTN |
PHEV |
| 10 |
RYB50 (BK) |
22 |
TEMP RTN |
PHEV |
| 11 |
RYB51 (BK) |
22 |
TEMP RTN |
PHEV |
| 12 |
RYB52 (BK) |
22 |
TEMP RTN |
PHEV |
| 13 |
RYB53 (BK) |
22 |
TEMP RTN |
PHEV |
| 14 |
RYB54 (BK) |
22 |
TEMP RTN |
PHEV |
| 15 |
RYB55 (BK) |
22 |
TEMP RTN |
PHEV |
| 16 |
RYB56 (BK) |
22 |
TEMP RTN |
PHEV |
