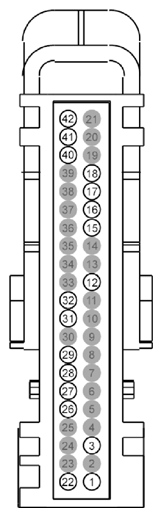

| 1 |
CLS13 (YE-BU) |
20 |
CTRL MOD. - SIDE MARKER FRONT LEFT |
|
| 2 |
* |
* |
Not Used |
|
| 3 |
GD123 (BK-GY) |
18 |
GROUND - FENDER FRONT RIGHT |
|
| 4 |
* |
* |
Not Used |
|
| 5 |
* |
* |
Not Used |
|
| 6 |
* |
* |
Not Used |
|
| 7 |
* |
* |
Not Used |
|
| 8 |
* |
* |
Not Used |
|
| 9 |
* |
* |
Not Used |
|
| 10 |
* |
* |
Not Used |
|
| 11 |
* |
* |
Not Used |
|
| 12 |
CYD03 (BN-YE) |
22 |
CTRL MOD. - DC/DC CONVERTER # DC ENABLE (DCE) |
|
| 13 |
* |
* |
Not Used |
|
| 14 |
* |
* |
Not Used |
|
| 15 |
CPL25 (BU-OG) |
20 |
SWITCH - HOOD # AJAR |
|
| 16 |
CCA29 (GN-RD) |
20 |
SWITCH - BRAKE PEDAL FORCE SIGNAL |
|
| 17 |
CMC19 (GY-VT) |
20 |
SWITCH - LOW LEVEL BRAKE FLUID |
|
| 18 |
CRW09 (BN-BU) |
18 |
SWITCH - FRONT WIPER PARK POSITION |
|
| 19 |
* |
* |
Not Used |
|
| 20 |
* |
* |
Not Used |
|
| 21 |
* |
* |
Not Used |
|
| 22 |
CLS25 (YE-VT) |
18 |
CTRL MOD. - TURN LAMP RIGHT FRONT |
|
| 23 |
* |
* |
Not Used |
|
| 24 |
* |
* |
Not Used |
|
| 25 |
* |
* |
Not Used |
|
| 26 |
CLS07 (BN-YE) |
20 |
CTRL MOD. - PARK FRONT RIGHT OR FRONT/REAR RIGHT |
|
| 27 |
CRW01 (WH) |
20 |
CTRL MOD. - FRONT WIPER |
|
| 28 |
CH123 (VT-GN) |
20 |
CTRL MOD. - BLOWER MOTOR RELAY |
|
| 29 |
CRW15 (BN-WH) |
20 |
CTRL MOD. - FRONT WIPER HIGH |
|
| 30 |
* |
* |
Not Used |
|
| 31 |
CRH04 (VT-GN) |
20 |
CTRL MOD. - RELAY HORN |
|
| 32 |
CE436 (VT-OG) |
20 |
CTRL MOD. -WAKE UP PCM |
|
| 33 |
* |
* |
Not Used |
|
| 34 |
* |
* |
Not Used |
|
| 35 |
* |
* |
Not Used |
|
| 36 |
* |
* |
Not Used |
|
| 37 |
* |
* |
Not Used |
|
| 38 |
* |
* |
Not Used |
|
| 39 |
* |
* |
Not Used |
|
| 40 |
VDB07 (VT-OG) |
20 |
CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW |
|
| 41 |
VDB06 (GY-OG) |
20 |
CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH |
|
| 42 |
CDC56 (GY-VT) |
20 |
CTRL MOD. - BATTERY MONITORING SYSTEM LIN BUS |
|
