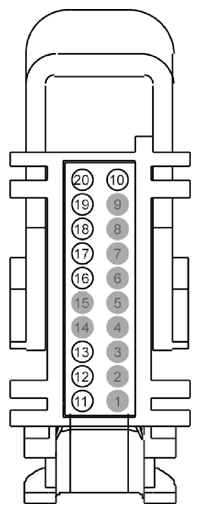

| 1 |
* |
* |
Not Used |
|
| 2 |
* |
* |
Not Used |
|
| 3 |
* |
* |
Not Used |
|
| 4 |
* |
* |
Not Used |
|
| 5 |
* |
* |
Not Used |
|
| 6 |
* |
* |
Not Used |
|
| 7 |
* |
* |
Not Used |
|
| 8 |
* |
* |
Not Used |
|
| 9 |
* |
* |
Not Used |
|
| 10 |
VRT22 (GY-BN) |
22 |
CTRL MOD. - PASSIVE ANTI THEFT TRANSCEIVER LIN BUS |
|
| 11 |
CLN27 (WH-BN) |
18 |
CTRL MOD. - DIMMER INSTRUMENT |
without roof opening |
| 11 |
VLN40 (WH-BN) |
20 |
LAMP - DOME FRONT # DIM REAR |
with roof opening |
| 12 |
VRT26 (VT) |
22 |
CTRL MOD. - INTERIOR SCAN SENSOR LIN BUS |
|
| 13 |
VRW26 (BN-YE) |
22 |
CTRL MOD. - RAIN SENSOR LIN BUS |
|
| 14 |
* |
* |
Not Used |
|
| 15 |
* |
* |
Not Used |
|
| 16 |
CBP04 (VT) |
22 |
FUSE - 4 OR CIRCUIT BREAKER |
|
| 17 |
CBP01 (BU) |
22 |
FUSE - 1 OR CIRCUIT BREAKER |
|
| 18 |
SBP21 (GY-RD) |
22 |
FUSE - 21 OR CIRCUIT BREAKER |
|
| 19 |
SBP21 (GY-RD) |
22 |
FUSE - 21 OR CIRCUIT BREAKER |
|
| 20 |
VLN04 (VT-GY) |
22 |
CTRL MOD. - IP/SWITCH ILLUMINATION |
|
