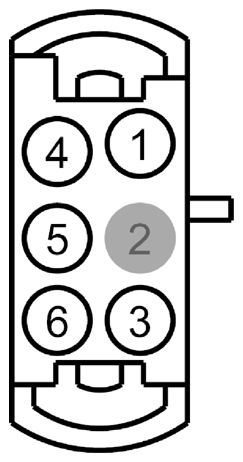

In-Vehicle Temperature/Humidity Sensor Connector End View (C2247)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CH103 (BU-WH) | 22 | CTRL MOD. - CLIMATE # I.T.S. ASPIRATOR MOTOR + | |
| 2 | * | * | Not Used | |
| 3 | RH103 (GY) | 22 | CTRL MOD. - CLIMATE # I.T.S. ASPIRATOR MOTOR - | |
| 4 | VH414 (GN-BU) | 22 | SENSOR - INCAR TEMP. | |
| 5 | VH413 (WH-BU) | 22 | SENSOR - HUMIDITY | |
| 6 | VH414 (GN-BU) | 22 | SENSOR - INCAR TEMP. |

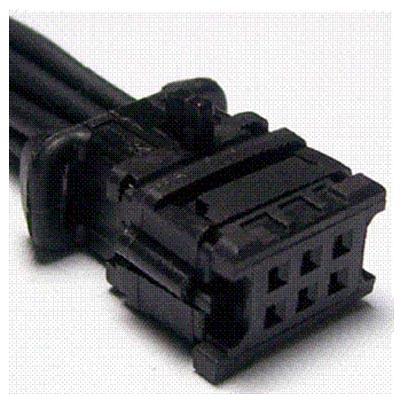

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1334 | Service Part Number: DU2Z-14S411-FA Gauge: 18 Pin material: Tin (greased) Cavities: 6 Vehicle Uses
|
