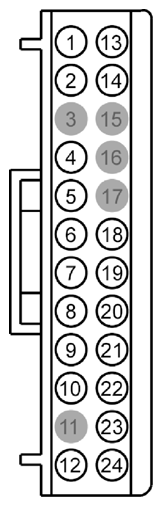

| 1 |
CPR83 (BN-RD) |
20 |
SWITCH - POWER LIFTGATE # ANTI PINCH |
|
| 2 |
CPR83 (BN-VT) |
20 |
SWITCH - POWER LIFTGATE # ANTI PINCH |
|
| 3 |
* |
* |
Not Used |
|
| 4 |
CPR74 (GY-OG) |
20 |
SWITCH - POWER LIFTGATE STRIKER CLOSED |
|
| 5 |
CPR89 (BN-BU) |
20 |
SWITCH - POWER LIFTGATE # OPEN/CLOSE #2 (REAR) |
|
| 6 |
VPR53 (BU-WH) |
20 |
SENSOR - POWER LIFTGATE # OPTICAL/HALL 1 |
|
| 7 |
VPR54 (BU-BN) |
20 |
SENSOR - POWER LIFTGATE # OPTICAL/HALL 2 |
|
| 8 |
VPR53 (YE-VT) |
20 |
SENSOR - POWER LIFTGATE # OPTICAL/HALL 1 |
|
| 9 |
VPR54 (YE-BN) |
20 |
SENSOR - POWER LIFTGATE # OPTICAL/HALL 2 |
|
| 10 |
CPR63 (GY-YE) |
22 |
SWITCH - POWER LIFTGATE # OPEN/CLOSE |
|
| 11 |
* |
* |
Not Used |
|
| 12 |
VDB07 (VT-OG) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW |
|
| 13 |
RPR82 (WH-RD) |
20 |
CTRL MOD. - POWER LIFTGATE # SWITCH ANTI PINCH RETURN |
|
| 14 |
RPR82 (WH-GN) |
20 |
CTRL MOD. - POWER LIFTGATE # SWITCH ANTI PINCH RETURN |
|
| 15 |
* |
* |
Not Used |
|
| 16 |
* |
* |
Not Used |
|
| 17 |
* |
* |
Not Used |
|
| 18 |
RPR55 (WH-BU) |
20 |
CTRL MOD. - POWER LIFTGATE # SENSOR RETURN |
|
| 19 |
VPR55 (GN-BU) |
20 |
SENSOR - POWER LIFTGATE |
|
| 20 |
VPR55 (YE-BU) |
20 |
SENSOR - POWER LIFTGATE |
|
| 21 |
RPR55 (YE-BK) |
20 |
CTRL MOD. - POWER LIFTGATE # SENSOR RETURN |
|
| 22 |
CPL45 (BK) |
22 |
SWITCH - LIFTGATE/DECKLID RELEASE |
|
| 23 |
CPR77 (GN-BN) |
20 |
SWITCH - POWER LIFTGATE SHUTFACE |
|
| 24 |
VDB06 (GY-OG) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH |
|
