Audio Control Module (ACM) Connector End View (C240A)

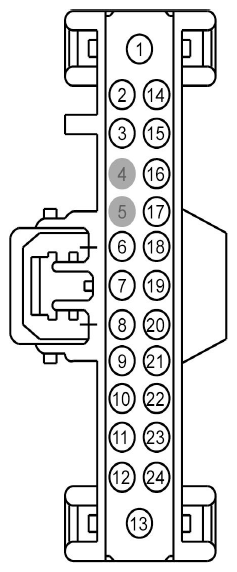

Fig 1: Identifying Audio Control Module (ACM) Connector (C240A)
G08727861Courtesy of FORD MOTOR CO.
Pin Circuit Gauge Circuit Function Qualifier
1 SBP29 (GY-RD) 18 FUSE - 29 OR CIRCUIT BREAKER
2 VME43 (BK) 18 CTRL MOD. - ANTENNA # SATELLITE DIGITAL RADIO
3 CDC26 (GY-OG) 22 RELAY - STARTER INHIBIT
4 * * Not Used
5 * * Not Used
6 RME45 (YE-GN) 22 JACK - AUDIO # EXT. AUX IN LEFT (-) premium Edge W/O Sync
7 SME56 (BN) 22 CTRL MOD. - AUDIO # SUBWOOFER 2ND ENABLE premium MKX - early production
8 VME51 (BN-BU) 22 CTRL MOD. - AUDIO # CENTER IMAGE AUDIO + premium MKX - early production
8 RME06 (GY-YE) 18 CTRL MOD. - AUDIO # SPEAKER CENTER FRONT IP - premium MKX - late production
9 RME09 (BN-YE) 18 CTRL MOD. - AUDIO # SPEAKER LEFT REAR (WOOFER) premium Edge, premium MKX - late production
9 RME58 (BN-BU) 22 CTRL MOD. - AUDIO # OUTPUT LEFT 2 premium MKX - early production
10 RME17 (GY) 22 CTRL MOD. - AUDIO # RADIO LEFT premium MKX - early production
10 RME07 (WH-BN) 18 CTRL MOD. - AUDIO # SPEAKER LEFT FRONT DOOR (WOOFER) premium Edge, premium MKX - late production
10 RME58 (BN-BU) 22 CTRL MOD. - AUDIO # OUTPUT LEFT 2 Sony/THX
11 RME18 (YE) 22 CTRL MOD. - AUDIO # RADIO RIGHT Sony/THX
11 RME10 (WH-OG) 18 CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT DOOR (WOOFER) premium Edge, premium MKX - late production
11 RME18 (YE) 22 CTRL MOD. - AUDIO # RADIO RIGHT premium MKX - early production
12 RME59 (WH-GN) 22 CTRL MOD. - AUDIO # OUTPUT RIGHT 2 premium MKX - early production
12 RME12 (BN-BU) 18 CTRL MOD. - AUDIO # SPEAKER RIGHT REAR (WOOFER) premium Edge, premium MKX - late production
13 GD114 (BK-BU) 16 GROUND - CROSS CAR BEAM
14 VDB13 (BU-GY) 22 INSTRUMENT CLUSTER # CAN BUS MULTIMEDIA HIGH
15 VDB14 (VT-GY) 22 INSTRUMENT CLUSTER # CAN BUS MULTIMEDIA LOW
16 DME45 (*) 20 JACK - AUDIO # EXT. AUX IN premium Edge W/O Sync
17 VME45 (BU) 22 JACK - AUDIO # EXT. AUX IN LEFT (+) premium Edge W/O Sync
18 VME46 (BU-GN) 22 JACK - AUDIO # EXT. AUX IN RIGHT (+) premium Edge W/O Sync
19 DME51 (*) 20 CTRL MOD. - AUDIO # CENTER IMAGE AUDIO except premium Edge, premium MKX early production
20 RME51 (WH-BU) 22 CTRL MOD. - AUDIO # CENTER IMAGE AUDIO - premium MKX - early production
20 VME06 (GN) 18 CTRL MOD. - AUDIO # SPEAKER CENTER FRONT IP + premium MKX - late production
21 VME09 (WH-GN) 18 CTRL MOD. - AUDIO # SPEAKER LEFT REAR (WOOFER) premium Edge, premium MKX - late production
21 VME58 (YE-VT) 22 CTRL MOD. - AUDIO # OUTPUT LEFT 2 premium MKX - early production
22 VME17 (GN) 22 CTRL MOD. - AUDIO # RADIO LEFT premium MKX - early production
22 VME07 (WH) 18 CTRL MOD. - AUDIO # SPEAKER LEFT FRONT DOOR (WOOFER) premium Edge, premium MKX - late production
22 VME58 (YE-VT) 22 CTRL MOD. - AUDIO # OUTPUT LEFT 2 Sony/THX
23 VME18 (VT) 22 CTRL MOD. - AUDIO # RADIO RIGHT Sony/THX
23 VME10 (WH-VT) 18 CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT DOOR (WOOFER) premium Edge, premium MKX - late production
23 VME18 (VT) 22 CTRL MOD. - AUDIO # RADIO RIGHT premium MKX - early production
24 VME59 (YE-OG) 22 CTRL MOD. - AUDIO # OUTPUT RIGHT 2 premium MKX - early production
24 VME12 (BN-WH) 18 CTRL MOD. - AUDIO # SPEAKER RIGHT REAR (WOOFER) premium Edge, premium MKX - late production
