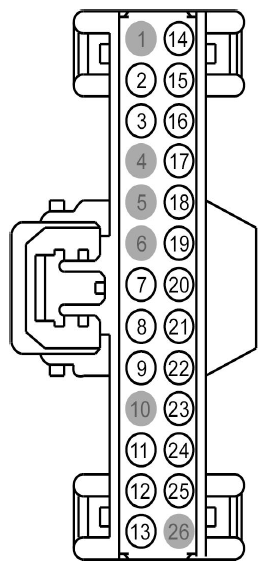

| 1 |
* |
* |
Not Used |
|
| 2 |
CPR67 (VT) |
22 |
LATCH - LIFTGATE # SECTOR GEAR SWITCH 1 |
|
| 3 |
CPR63 (GY-YE) |
22 |
SWITCH - POWER LIFTGATE # OPEN/CLOSE |
|
| 4 |
* |
* |
Not Used |
|
| 5 |
* |
* |
Not Used |
|
| 6 |
* |
* |
Not Used |
|
| 7 |
VPR53 (BU-WH) |
22 |
SENSOR - POWER LIFTGATE # POSITION SENSOR SIGNAL 1 |
|
| 8 |
VPR54 (BU-BN) |
22 |
SENSOR - POWER LIFTGATE # POSITION SENSOR SIGNAL 2 |
|
| 9 |
RPR56 (GY-VT) |
22 |
CTRL MOD. - POWER LIFTGATE # CHIME - |
|
| 10 |
* |
* |
Not Used |
|
| 11 |
CPR89 (BN-BU) |
22 |
SWITCH - POWER LIFTGATE # OPEN/CLOSE #2 (REAR) |
|
| 12 |
CPR52 (YE-VT) |
22 |
SWITCH - POWER LIFTGATE # PINCH STRIP SIGNAL - LEFT |
|
| 13 |
CPR68 (YE) |
22 |
LATCH - LIFTGATE # SECTOR GEAR SWITCH 2 |
|
| 14 |
CPR51 (YE-OG) |
22 |
SWITCH - POWER LIFTGATE # PINCH STRIP SIGNAL - RIGHT |
|
| 15 |
CPL58 (GY-OG) |
22 |
SWITCH - LIFTGATE/DECKLID # GLASS AJAR |
|
| 16 |
CPR66 (GY-YE) |
22 |
LATCH - LIFTGATE # RATCHET SWITCH |
|
| 17 |
CPR65 (BU-GN) |
22 |
LATCH - LIFTGATE # LATCH SWITCH FULL |
|
| 18 |
CPR64 (VT-OG) |
22 |
LATCH - LIFTGATE # LATCH SWITCH HALF |
|
| 19 |
CPR55 (GN-BU) |
22 |
CTRL MOD. - POWER LIFTGATE # POSITION SENSOR POWER |
|
| 20 |
RPR55 (WH-BU) |
22 |
CTRL MOD. - POWER LIFTGATE # POSITION SENSOR RETURN |
|
| 21 |
RPR52 (VT-GY) |
22 |
SWITCH - POWER LIFTGATE # PINCH STRIP RETURN |
|
| 22 |
CPR56 (VT-BN) |
22 |
CTRL MOD. - POWER LIFTGATE # CHIME + |
|
| 23 |
VDB07 (VT-OG) |
20 |
CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW |
|
| 24 |
VDB06 (GY-OG) |
20 |
CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH |
|
| 25 |
CPL84 (GN-BN) |
20 |
RELAY - LIFTGATE/DECKLID RELEASE |
|
| 26 |
* |
* |
Not Used |
|
