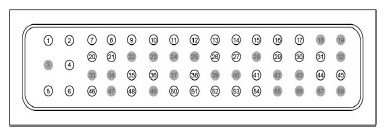

| 1 |
GD124 (BK-VT) |
18 |
GROUND - FENDER FRONT RIGHT # 2ND POINT |
|
| 2 |
GD124 (BK-VT) |
18 |
GROUND - FENDER FRONT RIGHT # 2ND POINT |
|
| 3 |
* |
* |
Not Used |
|
| 4 |
GD124 (BK-VT) |
18 |
GROUND - FENDER FRONT RIGHT # 2ND POINT |
|
| 5 |
CBB69 (WH-VT) |
14 |
FUSE - 69 OR CIRCUIT BREAKER |
|
| 6 |
CBB69 (WH-VT) |
14 |
FUSE - 69 OR CIRCUIT BREAKER |
|
| 7 |
LE230 (BN-BU) |
20 |
CTRL MOD. - POWERTRAIN # FUEL TANK PRESSURE TRANSDUCER REF. VOLT. (VREF) |
|
| 8 |
VEC03 (WH-BU) |
20 |
CTRL MOD. - COOLING FAN CONTROL VARIABLE (FCV) |
|
| 9 |
CDC12 (YE) |
20 |
CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL (SMC) |
|
| 10 |
CH302 (WH-BN) |
20 |
CTRL MOD. - POWERTRAIN # A/C CLUTCH CONTROL RELAY/WOT AC CUTOFF (ACCR) |
|
| 11 |
CDC26 (GY-OG) |
20 |
RELAY - STARTER INHIBIT |
|
| 12 |
VE518 (BN-WH) |
20 |
MONITOR - FUEL PUMP (FPM) |
|
| 13 |
CET40 (GN-OG) |
20 |
SWITCH - TRANSMISSION RANGE # PARK/NEUTRAL (TRSW-PN) |
|
| 14 |
CE436 (VT-OG) |
20 |
CTRL MOD. -WAKE UP PCM |
|
| 15 |
CBB90 (YE-OG) |
20 |
FUSE - 90 OR CIRCUIT BREAKER |
|
| 16 |
CES09 (VT-OG) |
20 |
SWITCH - BRAKE PEDAL # SPEED CONTROL DEACTIVATION (BPS) |
|
| 17 |
CDC35 (BU-WH) |
18 |
SWITCH - IGNITION # START |
|
| 18 |
* |
* |
Not Used |
|
| 19 |
* |
* |
Not Used |
|
| 20 |
CE233 (WH-OG) |
18 |
CTRL MOD. - POWERTRAIN # HEATER OXYGEN SEN. POST CAT. 1ST OR UNIQUE (HTR12) |
|
| 21 |
RE407 (YE-VT) |
20 |
CTRL MOD. - POWERTRAIN # SIGNAL RETURN COWL (SIGRTN) |
|
| 22 |
* |
* |
Not Used |
|
| 23 |
* |
* |
Not Used |
|
| 24 |
* |
* |
Not Used |
|
| 25 |
* |
* |
Not Used |
|
| 26 |
VE702 (BU-WH) |
20 |
SENSOR - ACCELERATOR PEDAL POSITION # 2 (APP2) |
|
| 27 |
CE237 (BN-WH) |
20 |
CTRL MOD. - POWERTRAIN # HOLD PCM RELAY (PCM) |
|
| 28 |
* |
* |
Not Used |
|
| 29 |
CDC15 (VT) |
20 |
GENERATOR (ALTERNATOR) # LOAD INPUT (GENLI) |
|
| 30 |
CCB08 (VT-WH) |
20 |
SWITCH - BRAKE PEDAL POSITION (BPP) NORMAL OPEN |
|
| 31 |
LE424 (YE-GN) |
20 |
CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE COWL (VREF) |
|
| 32 |
* |
* |
Not Used |
|
| 33 |
* |
* |
Not Used |
|
| 34 |
* |
* |
Not Used |
|
| 35 |
VH407 (YE-GN) |
20 |
SENSOR - AMBIENT AIR TEMP. (AAT) |
|
| 36 |
RE136 (VT-GN) |
20 |
CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 1 (APPRTN1) |
|
| 37 |
* |
* |
Not Used |
|
| 38 |
RE137 (YE-GN) |
20 |
CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 2 (APPRTN2) |
|
| 39 |
* |
* |
Not Used |
|
| 40 |
* |
* |
Not Used |
|
| 41 |
VDB05 (WH) |
20 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW |
|
| 42 |
* |
* |
Not Used |
|
| 43 |
* |
* |
Not Used |
|
| 44 |
CE114 (GN-BU) |
20 |
CTRL MOD. - POWERTRAIN # CANISTER VENT SOLENOID (CANV) |
|
| 45 |
VE225 (YE-OG) |
20 |
FUEL PUMP COMMAND (FPC) |
|
| 46 |
LE137 (BU-GY) |
20 |
CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 2 (APPVREF2) |
|
| 47 |
* |
* |
Not Used |
|
| 48 |
VE731 (YE-GN) |
18 |
SENSOR - HEATED OXYGEN POST CAT. 1ST OR UNIQUE (HO2S12) |
|
| 49 |
* |
* |
Not Used |
|
| 50 |
VDC61 (VT-GN) |
20 |
SENSOR - BATTERY MONITORING SYSTEM # ALTERNATOR |
|
| 51 |
VH433 (VT-OG) |
20 |
TRANSDUCER - A/C PRESSURE (ACPT) |
|
| 52 |
VE701 (YE-OG) |
20 |
SENSOR - ACCELERATOR PEDAL POSITION # 1 (APP1) |
|
| 53 |
LE136 (GN-OG) |
20 |
CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 1 (APPVREF1) |
|
| 54 |
VDB04 (WH-BU) |
20 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH |
|
| 55 |
* |
* |
Not Used |
|
| 56 |
* |
* |
Not Used |
|
| 57 |
* |
* |
Not Used |
|
| 58 |
* |
* |
Not Used |
|
