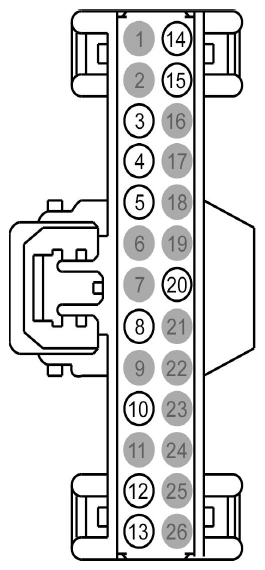

| 1 |
* |
* |
Not Used |
|
| 2 |
* |
* |
Not Used |
|
| 3 |
CET43 (GY) |
20 |
SWITCH - TRANSMISSION SELECT SHIFT # UP (SST) |
with paddle shifters |
| 4 |
CET42 (GN-VT) |
20 |
SWITCH - TRANSMISSION SELECT SHIFT # DOWN (SST) |
with paddle shifters |
| 5 |
RE407 (YE-VT) |
20 |
CTRL MOD. - POWERTRAIN # SIGNAL RETURN COWL (SIGRTN) |
with paddle shifters |
| 6 |
* |
* |
Not Used |
|
| 7 |
* |
* |
Not Used |
|
| 8 |
CRH04 (VT-GN) |
20 |
CTRL MOD. - RELAY HORN |
|
| 9 |
* |
* |
Not Used |
|
| 10 |
SBP23 (WH-RD) |
20 |
FUSE - 23 OR CIRCUIT BREAKER |
|
| 11 |
* |
* |
Not Used |
|
| 12 |
CRW15 (BN-WH) |
20 |
CTRL MOD. - FRONT WIPER HIGH |
|
| 13 |
GD115 (BK-GY) |
20 |
GROUND - CROSS CAR BEAM # 2ND POINT |
|
| 14 |
VDB04 (WH-BU) |
20 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH |
|
| 15 |
VDB05 (WH) |
20 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW |
|
| 16 |
* |
* |
Not Used |
|
| 17 |
* |
* |
Not Used |
|
| 18 |
* |
* |
Not Used |
|
| 19 |
* |
* |
Not Used |
|
| 20 |
VDN05 (YE-GY) |
20 |
CTRL MOD. - LIN BUS # STEERING WHEEL CONTROL MODULE 1 |
|
| 21 |
* |
* |
Not Used |
|
| 22 |
* |
* |
Not Used |
|
| 23 |
* |
* |
Not Used |
|
| 24 |
* |
* |
Not Used |
|
| 25 |
* |
* |
Not Used |
|
| 26 |
* |
* |
Not Used |
|
