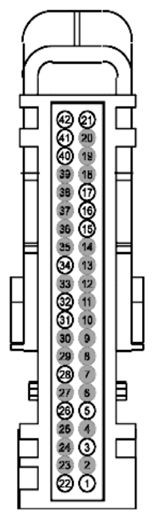

Body Control Module (BCM) Connector End View (C2280A)
WARNING: This page is about a different car, the 2014 Ford Escape. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CLS06 (GN-OG) | 20 | CTRL MOD. - PARK FRONT LEFT | |
| 2 | * | * | Not Used | |
| 3 | GD123 (BK-GY) | 18 | GROUND - FENDER FRONT RIGHT | |
| 4 | * | * | Not Used | |
| 5 | VE518 (BN-WH) | 20 | MONITOR - FUEL PUMP (FPM) | |
| 6 | * | * | Not Used | |
| 7 | * | * | Not Used | |
| 8 | * | * | Not Used | |
| 9 | * | * | Not Used | |
| 10 | * | * | Not Used | |
| 11 | * | * | Not Used | |
| 12 | * | * | Not Used | |
| 13 | * | * | Not Used | |
| 14 | * | * | Not Used | |
| 15 | CPL25 (BU-OG) | 20 | SWITCH - HOOD # AJAR | |
| 16 | CCB08 (VT-WH) | 20 | SWITCH - BRAKE ON/OFF (BPP) NORMAL OPEN | |
| 17 | CMC19 (GY-VT) | 20 | SWITCH - LOW LEVEL BRAKE FLUID | |
| 18 | * | * | Not Used | |
| 19 | * | * | Not Used | |
| 20 | * | * | Not Used | |
| 21 | VMP35 (WH-BU) | 22 | CTRL MOD. - LIN BUS # SPDJB 3 | late production |
| 22 | CLS25 (YE-VT) | 18 | CTRL MOD. - TURN LAMP RIGHT FRONT | |
| 23 | * | * | Not Used | |
| 24 | * | * | Not Used | |
| 25 | * | * | Not Used | |
| 26 | CLS07 (BN-YE) | 20 | CTRL MOD. - PARK FRONT RIGHT | |
| 27 | * | * | Not Used | |
| 28 | CH123 (VT-GN) | 20 | CTRL MOD. - BLOWER MOTOR RELAY | |
| 29 | * | * | Not Used | |
| 30 | * | * | Not Used | |
| 31 | CRH04 (VT-GN) | 20 | CTRL MOD. - RELAY HORN | |
| 32 | CE436 (VT-OG) | 20 | CTRL MOD. -WAKE UP PCM | |
| 33 | * | * | Not Used | |
| 34 | CMC28 (GY-VT) | 20 | CTRL MOD. - RELAY DELAY ACCESSORY | |
| 35 | * | * | Not Used | |
| 36 | * | * | Not Used | |
| 37 | * | * | Not Used | |
| 38 | * | * | Not Used | |
| 39 | * | * | Not Used | |
| 40 | VDB07 (VT-OG) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW | |
| 41 | VDB06 (GY-OG) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH | |
| 42 | CDC56 (WH) | 20 | LIN 8 (WMM/BMS) |
