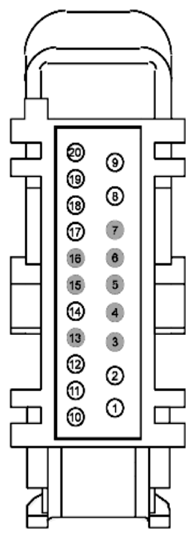

Body Control Module (BCM) Connector End View (C2280D)
WARNING: This page is about a different car, the 2014 Ford Escape. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CLF05 (BU-GN) | 16 | CTRL MOD. - BEAM LOW RIGHT | |
| 2 | CLF04 (BN-BU) | 16 | CTRL MOD. - BEAM LOW LEFT | |
| 3 | * | * | Not Used | |
| 4 | * | * | Not Used | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used | |
| 7 | * | * | Not Used | |
| 8 | SBB11 (BU-RD) | 12 | FUSE OR CIRCUIT BREAKER | early production |
| 9 | CBB41 (BU) | 16 | FUSE OR CIRCUIT BREAKER | |
| 10 | CLF03 (VT-OG) | 16 | CTRL MOD. - BEAM HIGH RIGHT | |
| 11 | CLF02 (GY-BN) | 16 | CTRL MOD. - BEAM HIGH LEFT | |
| 12 | CLS21 (BU-GN) | 18 | CTRL MOD. - TURN LAMP LEFT FRONT | early production |
| 13 | * | * | Not Used | |
| 14 | CDC01 (GN-VT) | 20 | CTRL MOD. - RELAY IGNITION | |
| 15 | * | * | Not Used | |
| 16 | * | * | Not Used | |
| 17 | CRW23 (VT-GN) | 14 | RELAY - REAR WASHER | |
| 18 | CLF34 (YE-OG) | 16 | CTRL MOD. - FOG LAMPS FRONT RIGHT OR COMMON | |
| 19 | CLF29 (BN) | 16 | CTRL MOD. - FOG LAMPS FRONT (LEFT) | |
| 20 | CRW24 (GY) | 14 | RELAY - FRONT WASHER |
