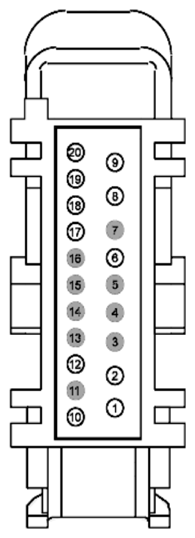

Body Control Module (BCM) Connector End View (C2280E)
WARNING: This page is about a different car, the 2014 Ford Escape. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CPL75 (BN-WH) | 14 | CTRL MOD. - DOOR LOCK # ALL LOCK | |
| 2 | GD140 (BK-GY) | 12 | GROUND - COWL SIDE/PILLAR A RIGHT # 3RD POINT (6L2T) | |
| 3 | * | * | Not Used | |
| 4 | * | * | Not Used | |
| 5 | * | * | Not Used | |
| 6 | SBP06 (BN-RD) | 18 | FUSE OR CIRCUIT BREAKER | |
| 7 | * | * | Not Used | |
| 8 | CPL76 (BN-YE) | 14 | CTRL MOD. - DOOR LOCK # REAR DRIVER SIDE UNLOCK (INCL.SLIDING DOOR) | |
| 9 | CBP56 (BU-GN) | 12 | FUEL PUMP RELAY OUTPUT (VPWR) | |
| 10 | CPL51 (BU-GN) | 14 | CTRL MOD. - DOOR LOCK # DRIVER UNLOCK | |
| 11 | * | * | Not Used | |
| 12 | CPL84 (GN-BN) | 20 | RELAY - LIFTGATE/DECKLID RELEASE | |
| 13 | * | * | Not Used | |
| 14 | * | * | Not Used | |
| 15 | * | * | Not Used | |
| 16 | * | * | Not Used | |
| 17 | CBP85 (YE) | 22 | FUSE OR CIRCUIT BREAKER | |
| 18 | CBP60 (YE-VT) | 20 | FUSE OR CIRCUIT BREAKER | |
| 19 | CLS45 (GN-BN) | 18 | CTRL MOD. - FOG LAMP REAR (LEFT) + | |
| 20 | * | * | Not Used |
