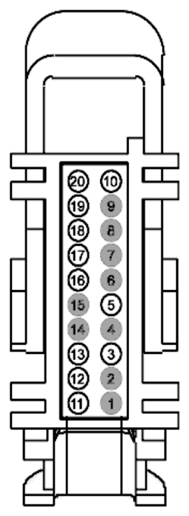

Body Control Module (BCM) Connector End View (C2280H)
WARNING: This page is about a different car, the 2014 Ford Escape. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | * | * | Not Used | |
| 2 | * | * | Not Used | |
| 3 | VMC05 (VT-OG) | 22 | CTRL MOD. - VEHICLE SPEED OUTPUT (VSOUT) | |
| 4 | * | * | Not Used | |
| 5 | CPR90 (BU-OG) | 22 | CTRL MOD. - MOON/SUN ROOF # GLOBAL OPEN/CLOSE | early production |
| 6 | * | * | Not Used | |
| 7 | * | * | Not Used | |
| 8 | * | * | Not Used | |
| 9 | * | * | Not Used | |
| 10 | VRT22 (GY-BN) | 22 | CTRL MOD. - PASSIVE ANTI THEFT TRANSCEIVER LIN BUS | |
| 11 | VLN33 (GY-VT) | 20 | CTRL MOD. - INTERIOR/COURTESY LAMP DIMMING (THEATRE) | |
| 12 | VLN30 (VT) | 26 | #N/A | |
| 13 | VRW26 (BN-YE) | 22 | CTRL MOD. - RAIN SENSOR LIN BUS | |
| 14 | * | * | Not Used | |
| 15 | * | * | Not Used | |
| 16 | CBP62 (GN-OG) | 22 | FUSE OR CIRCUIT BREAKER | |
| 17 | CBP01 (BU) | 22 | FUSE OR CIRCUIT BREAKER | |
| 18 | * | * | Not Used | |
| 19 | SBP21 (GY-RD) | 22 | FUSE OR CIRCUIT BREAKER | |
| 20 | VLN04 (VT-GY) | 22 | CTRL MOD. - IP/SWITCH ILLUMINATION |
