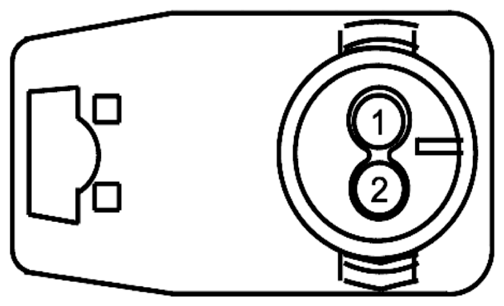

Driver Air Bag Module Connector End View (C216A)
WARNING: This page is about a different car, the 2014 Ford Escape. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | * (VT) | * | CTRL MOD. - AIR BAG DRIVER 1 SIGNAL | |
| 2 | * (GN) | * | CTRL MOD. - AIR BAG DRIVER 1 RETURN |

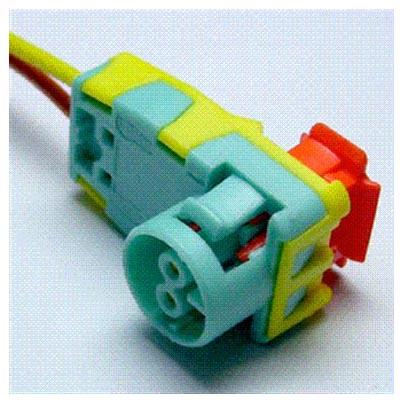

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1226 | Service Part Number: BU2Z-14S411-BJA Gauge: 20 Pin material: FCI - Airbag Cavities: 2 Vehicle Uses
|
