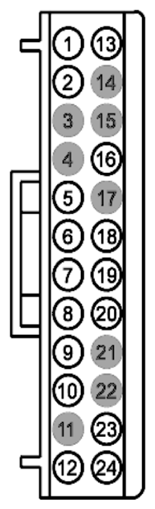

Driver Door Module (DDM) Connector End View (C501B)
WARNING: This page is about a different car, the 2014 Ford Escape. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | VDB06 (GY-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH | |
| 2 | CRB06 (GN-WH) | 22 | CTRL MOD. - BLINDSPOT WARNING # LED MIRROR LEFT OR DRIVER + | |
| 3 | * | * | Not Used | |
| 4 | * | * | Not Used | |
| 5 | CLS22 (GN-BN) | 22 | CTRL MOD. - TURN LAMP LEFT MIRROR + | |
| 6 | CLS01 (GY-OG) | 22 | CTRL MOD. - PUDDLE LAMP LEFT | |
| 7 | CRD13 (GN-VT) | 22 | CTRL MOD. - HEATER MIRROR LEFT | |
| 7 | CRD13 (GN-VT) | 22 | CTRL MOD. - HEATER MIRROR LEFT | |
| 8 | CPM29 (GN) | 22 | CTRL MOD. - LEFT MIRROR UP | |
| 8 | CPM29 (GN) | 22 | CTRL MOD. - LEFT MIRROR UP | |
| 9 | CPM03 (BU-WH) | 22 | CTRL MOD. - LEFT MIRROR COMMON GLASS ADJUSTMENT | |
| 10 | CPM28 (BU-BN) | 22 | CTRL MOD. - LEFT MIRROR LEFT | |
| 11 | * | * | Not Used | |
| 12 | VPM36 (BN-YE) | 22 | SENSOR - LEFT MIRROR POSITION # VERTICAL | |
| 13 | VDB07 (VT-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW | |
| 14 | * | * | Not Used | |
| 15 | * | * | Not Used | |
| 16 | RPW03 (BU-GN) | 22 | GROUND - COWL SIDE/PILLAR A LEFT # 3RD POINT (6L2T) | |
| 17 | * | * | Not Used | |
| 18 | RPM05 (VT-GN) | 22 | CTRL MOD. - LEFT MIRROR RETURN | |
| 18 | RPM05 (VT-GN) | 22 | CTRL MOD. - LEFT MIRROR RETURN | |
| 19 | RPM30 (YE) | 22 | CTRL MOD. - SWITCH MIRROR RETURN | |
| 20 | RRB06 (GY-VT) | 22 | CTRL MOD. - BLINDSPOT WARNING # LED MIRROR LEFT OR DRIVER - | |
| 21 | * | * | Not Used | |
| 22 | * | * | Not Used | |
| 23 | LPM30 (GY-VT) | 22 | CTRL MOD. - SWITCH MIRROR DIRECTION | |
| 24 | VPM35 (YE-BU) | 22 | SENSOR - LEFT MIRROR POSITION # HORIZONTAL |
