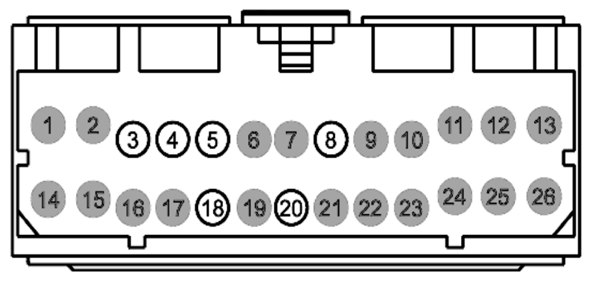

Driver Seat Module (DSM) Connector End View (C341A)
WARNING: This page is about a different car, the 2014 Ford Escape. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | * | * | Not Used | |
| 2 | * | * | Not Used | |
| 3 | VPS12 (GY-OG) | 20 | SENSOR - DRIVER SEAT RECLINE | |
| 4 | VPS10 (BU-GN) | 20 | SENSOR - DRIVER SEAT HEIGHT FRONT/TILT | |
| 5 | VPS11 (GN-BN) | 20 | SENSOR - DRIVER SEAT HEIGHT REAR/PARALLEL | |
| 6 | * | * | Not Used | |
| 7 | * | * | Not Used | |
| 8 | VPS09 (BN-BU) | 20 | SENSOR - DRIVER SEAT SLIDE FORWARD/REARWARD | |
| 9 | * | * | Not Used | |
| 10 | * | * | Not Used | |
| 11 | * | * | Not Used | |
| 12 | * | * | Not Used | |
| 13 | * | * | Not Used | |
| 14 | * | * | Not Used | |
| 15 | * | * | Not Used | |
| 16 | * | * | Not Used | |
| 17 | * | * | Not Used | |
| 18 | RPS12 (YE-VT) | 20 | CTRL MOD. - DRIVER SEAT SENSORS RECLINE - | |
| 19 | * | * | Not Used | |
| 20 | RPS13 (GN-OG) | 20 | CTRL MOD. - DRIVER SEAT SENSORS CUSHION - | |
| 21 | * | * | Not Used | |
| 22 | * | * | Not Used | |
| 23 | * | * | Not Used | |
| 24 | * | * | Not Used | |
| 25 | * | * | Not Used | |
| 26 | * | * | Not Used |
