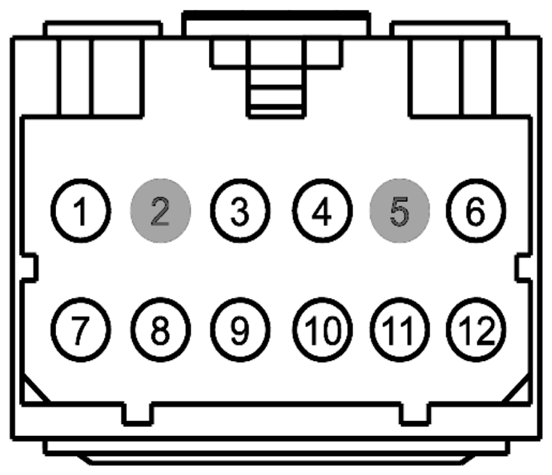

Driver Seat Module (DSM) Connector End View (C341C)
WARNING: This page is about a different car, the 2014 Ford Escape. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CPS18 (BN-GN) | 14 | SWITCH - DRIVER LUMBAR PUMP | |
| 2 | * | * | Not Used | |
| 3 | CPS05 (BU-WH) | 14 | CTRL MOD. - DRIVER SEAT HEIGHT REAR/PARALLEL UP | |
| 4 | CPS04 (YE-OG) | 14 | CTRL MOD. - DRIVER SEAT HEIGHT REAR/PARALLEL DOWN | |
| 5 | * | * | Not Used | |
| 6 | CPS06 (GN-WH) | 14 | CTRL MOD. - DRIVER SEAT SLIDE REARWARD | |
| 7 | CPS19 (GY-VT) | 14 | SWITCH - DRIVER LUMBAR SOLENOID (UPPER CELL) DEFLATE | |
| 8 | CPS08 (VT-OG) | 14 | CTRL MOD. - DRIVER SEAT RECLINE | |
| 9 | CPS07 (GY-BN) | 14 | CTRL MOD. - DRIVER SEAT RECLINE INCLINE | |
| 10 | CPS02 (GY-YE) | 14 | CTRL MOD. - DRIVER SEAT HEIGHT FRONT/TILT DOWN | |
| 11 | CPS03 (VT-GY) | 14 | CTRL MOD. - DRIVER SEAT HEIGHT FRONT/TILT UP | |
| 12 | CPS01 (GN-BU) | 14 | CTRL MOD. - DRIVER SEAT SLIDE FORWARD |
