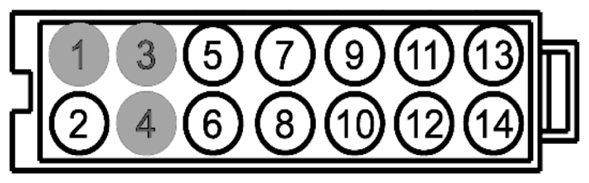

Driver Seat Module (DSM) Connector End View (C341D)
WARNING: This page is about a different car, the 2014 Ford Escape. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | * | * | Not Used | |
| 2 | CPS55 (YE-GY) | 18 | CTRL MOD. - MEMORY SET INDICATOR | |
| 3 | * | * | Not Used | |
| 4 | * | * | Not Used | |
| 5 | CPS14 (GY-VT) | 18 | SWITCH - MEMORY SET + | |
| 6 | CBX05 (VT-RD) | 14 | POWER - SEAT # POWER SEAT SWITCH | |
| 7 | CPS16 (YE) | 18 | SWITCH - MEMORY DRIVER P2 | |
| 8 | GD903 (BK-WH) | 14 | GROUND - PASSENGER SEAT # SEAT SWITCH | |
| 9 | CPS15 (VT-WH) | 18 | SWITCH - MEMORY DRIVER P1 | |
| 10 | GD903 (BK-WH) | 14 | GROUND - PASSENGER SEAT # SEAT SWITCH | |
| 11 | GD906 (BK-GY) | 16 | GROUND - SEAT # MEMORY MODULE HIGH CURRENT | |
| 12 | CBX05 (VT-RD) | 14 | POWER - SEAT # POWER SEAT SWITCH | |
| 13 | RPS14 (BN-YE) | 18 | SWITCH - MEMORY SET - | |
| 14 | CBX03 (BU-RD) | 18 | POWER - SEAT # BATTERY LOGIC |
