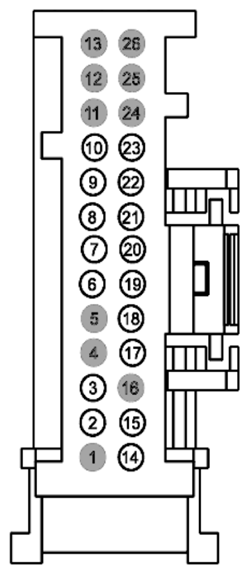

Electronic Automatic Temperature Control (EATC) Module Connector End View (C228B)
WARNING: This page is about a different car, the 2014 Ford Escape. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | * | * | Not Used | |
| 2 | RH103 (GY) | 22 | CTRL MOD. - CLIMATE # I.T.S. ASPIRATOR MOTOR - | |
| 3 | VH413 (WH-BU) | 22 | SENSOR - HUMIDITY | |
| 4 | * | * | Not Used | |
| 5 | * | * | Not Used | |
| 6 | GD133 (BK) | 22 | GROUND - COWL SIDE/PILLAR A LEFT (6L2T) | |
| 7 | VH412 (YE-GY) | 22 | SENSOR - DISCHARGE TEMP. # RIGHT 2ND | |
| 8 | VH411 (VT-GN) | 22 | SENSOR - DISCHARGE TEMP. # RIGHT | |
| 9 | VH410 (GY-BU) | 22 | SENSOR - DISCHARGE TEMP. # LEFT 2ND | |
| 10 | VH409 (WH) | 22 | SENSOR - DISCHARGE TEMP. # LEFT | |
| 11 | * | * | Not Used | |
| 12 | * | * | Not Used | |
| 13 | * | * | Not Used | |
| 14 | SBP71 (WH-RD) | 20 | FUSE OR CIRCUIT BREAKER | |
| 15 | VH101 (WH-VT) | 20 | CTRL MOD. - CLIMATE # BLOWER MOTOR CONTROL | |
| 16 | * | * | Not Used | |
| 17 | RH104 (BU-BN) | 22 | CTRL MOD. - CLIMATE # SENSOR RETURN 2 | |
| 18 | VDB06 (GY-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH | |
| 19 | VDB07 (VT-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW | |
| 20 | RH105 (GN) | 22 | CTRL MOD. - CLIMATE # SENSOR RETURN | |
| 21 | VH414 (GN-BU) | 22 | SENSOR - INCAR TEMP. | |
| 22 | VH416 (VT-GY) | 22 | SENSOR - SUN LOAD # LEFT | |
| 23 | VH417 (YE-OG) | 22 | SENSOR - SUN LOAD # RIGHT | |
| 24 | * | * | Not Used | |
| 25 | * | * | Not Used | |
| 26 | * | * | Not Used |
