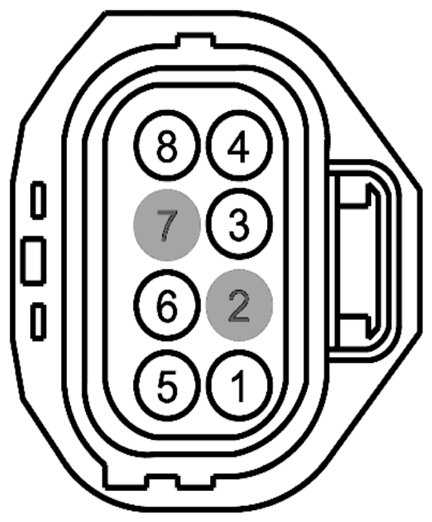

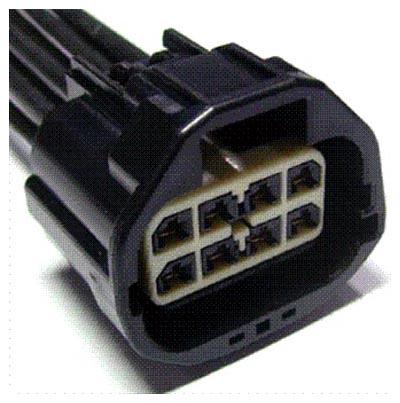

Four-Wheel Drive (4WD) Control Module Connector End View (C4379)
WARNING: This page is about a different car, the 2014 Ford Escape. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CBB34 (VT-BN) | 18 | FUSE OR CIRCUIT BREAKER | |
| 2 | * | * | Not Used | |
| 3 | VCF35 (GN) | 22 | CTRL MOD. - POWERTRAIN # ALL WHEEL DRIVE COMMAND (AWDC) | |
| 4 | GD151 (BK-GN) | 18 | GROUND - PILLAR D RIGHT (6L2T) | |
| 5 | LCS14 (VT) | 20 | CTRL MOD. - SENSOR STEERING WHEEL TORQUE POS (+) | |
| 6 | VCF34 (WH) | 22 | CTRL MOD. - ALL WHEEL DRIVE # MONITOR (AWDM) | |
| 7 | * | * | Not Used | |
| 8 | RCS14 (YE-BU) | 20 | CTRL MOD. - SENSOR STEERING WHEEL TORQUE NEG (-) |
| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1064 | Service Part Number: AU2Z-14S411-ACA Gauge: 12 Pin material: Tin Cavities: 8 Vehicle Uses
|
