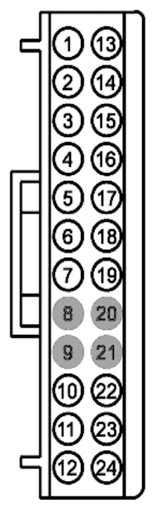

Liftgate/Trunk Module (LTM) Connector End View (C4174B)
WARNING: This page is about a different car, the 2014 Ford Escape. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CPRC0 (YE-GN) | 20 | SWITCH - POWER LIFTGATE # ANTI PINCH | |
| 2 | CPR83 (BN-VT) | 20 | SWITCH - POWER LIFTGATE # ANTI PINCH | |
| 3 | CPR68 (YE) | 26 | LATCH - LIFTGATE # SECTOR GEAR SWITCH 2 | |
| 4 | CPR66 (GY-YE) | 26 | LATCH - LIFTGATE # RATCHET SWITCH | |
| 5 | CPR64 (VT-OG) | 26 | LATCH - LIFTGATE # LATCH SWITCH HALF | |
| 6 | VPR53 (BU-WH) | 20 | SENSOR - POWER LIFTGATE # OPTICAL/HALL 1 | |
| 7 | VPR54 (BU-BN) | 20 | SENSOR - POWER LIFTGATE # OPTICAL/HALL 2 | |
| 8 | * | * | Not Used | |
| 9 | * | * | Not Used | |
| 10 | CPR63 (GY-YE) | 22 | SWITCH - POWER LIFTGATE # OPEN/CLOSE | |
| 11 | CPR67 (VT) | 26 | LATCH - LIFTGATE # SECTOR GEAR SWITCH 1 | |
| 12 | VDB07 (VT-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW | |
| 13 | RPRC0 (GN-VT) | 20 | CTRL MOD. - POWER LIFTGATE # SWITCH ANTI PINCH RETURN | |
| 14 | RPR82 (WH-GN) | 20 | CTRL MOD. - POWER LIFTGATE # SWITCH ANTI PINCH RETURN | |
| 15 | RPR64 (VT-GN) | 26 | CTRL MOD. - POWER LIFTGATE # SWITCH ANTI PINCH RETURN | |
| 16 | CPR65 (BU-GN) | 26 | LATCH - LIFTGATE # LATCH SWITCH FULL | |
| 17 | CPL81 (BN-VT) | 26 | CTRL MOD. - DOOR LOCK # LIFTGATE/DECKLID/CARGO AJAR | |
| 18 | RPR55 (WH-BU) | 20 | CTRL MOD. - POWER LIFTGATE # SENSOR RETURN | |
| 19 | CPR55 (GN-BU) | 20 | #NA | |
| 20 | * | * | Not Used | |
| 21 | * | * | Not Used | |
| 22 | CPL45 (BN) | 22 | SWITCH - LIFTGATE/DECKLID RELEASE | |
| 23 | CPR77 (GN-BN) | 20 | SWITCH - POWER LIFTGATE SHUTFACE | |
| 24 | VDB06 (GY-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH |
