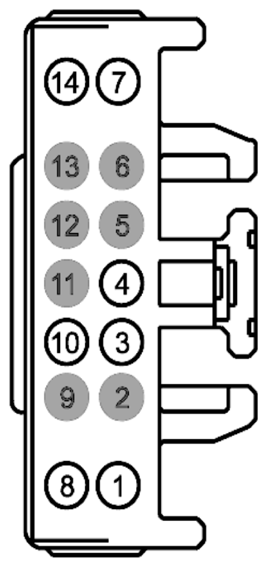

Rear Gate Trunk Module (RGTM) Connector End View (C4174A)
WARNING: This page is about a different car, the 2014 Ford Escape. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | SBR25 (RD) | 12 | FUSE OR CIRCUIT BREAKER | |
| 2 | * | * | Not Used | |
| 3 | CPR57 (GN-WH) | 14 | CTRL MOD. - POWER LIFTGATE # OPEN | |
| 4 | DPR57 (*) | 18 | SHIELD | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used | |
| 7 | CPR61 (BN) | 18 | CTRL MOD. - POWER LIFTGATE # CINCH + | |
| 8 | GD150 (BK-WH) | 12 | GROUND - PILLAR D RIGHT # 2ND POINT (6L2T) | |
| 9 | * | * | Not Used | |
| 10 | CPR58 (GN-OG) | 14 | CTRL MOD. - POWER LIFTGATE # CLOSE | |
| 11 | * | * | Not Used | |
| 12 | * | * | Not Used | |
| 13 | * | * | Not Used | |
| 14 | CPR62 (WH-BU) | 18 | CTRL MOD. - POWER LIFTGATE # UNCINCH |
| Available Pigtail Kits | |
|---|---|

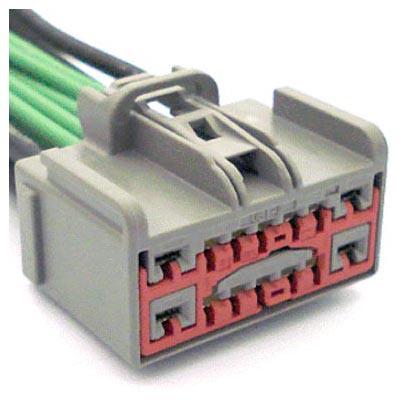

| Pigtail Kit Part Number WPT-741 | Service Part Number: 3U2Z-14S411-BJAA Gauge: 12 16 Pin material: Tin Cavities: 14 Vehicle Uses
|

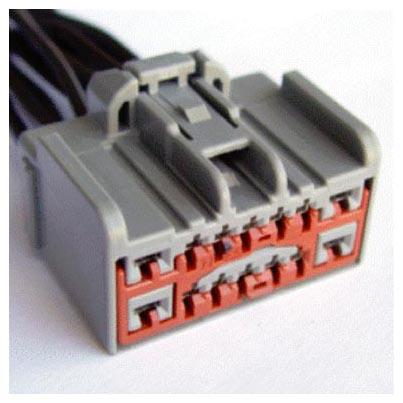

| Pigtail Kit Part Number WPT-955 | Service Part Number: 3U2Z-14S411-BJAC Gauge: 12 14 16 Pin material: Tin & Silver Cavities: 14 Vehicle Uses
|
