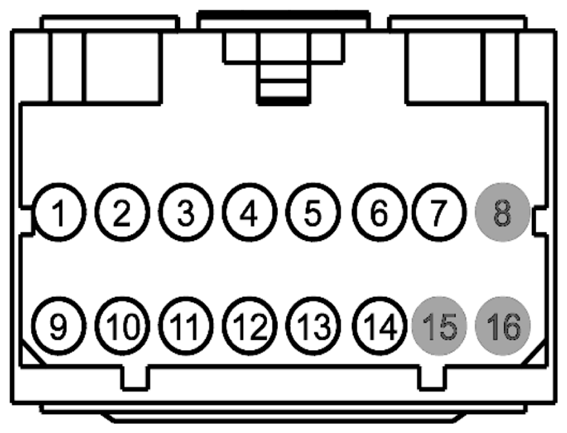

Driver Seat Module (DSM) Connector End View (C341B)
WARNING: This page is about a different car, the 2014 Ford Escape. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CPS29 (WH-BN) | 20 | SWITCH - SEAT ADJUST. DRIVER RECLINE FORWARD | |
| 2 | CPS23 (GN-VT) | 20 | SWITCH - SEAT ADJUST. DRIVER FORWARD | |
| 3 | CPS65 (WH-GN) | 20 | SWITCH - DRIVER LUMBAR SOLENOID LOWER CELL INFLATE | |
| 4 | CPS24 (GY) | 20 | SWITCH - SEAT ADJUST. DRIVER FRONT HEIGHT (TILT) DOWN | |
| 5 | CPS27 (BU-BN) | 20 | SWITCH - SEAT ADJUST. DRIVER REAR HEIGHT UP | |
| 6 | VDB06 (GY-OG) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH | |
| 7 | VDB07 (VT-OG) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW | |
| 8 | * | * | Not Used | |
| 9 | CPS30 (VT-BN) | 20 | SWITCH - SEAT ADJUST. DRIVER RECLINE REARWARD | |
| 10 | CPS28 (GN) | 20 | SWITCH - SEAT ADJUST. DRIVER REARWARD | |
| 11 | CPS64 (BN-VT) | 20 | SWITCH - DRIVER LUMBAR SOLENOID LOWER CELL DEFLATE | |
| 12 | CPS17 (BU-OG) | 20 | SWITCH - MEMORY DRIVER P3 | |
| 13 | CPS25 (WH-VT) | 20 | SWITCH - SEAT ADJUST. DRIVER FRONT HEIGHT (TILT) UP | |
| 14 | CPS26 (YE-BU) | 20 | SWITCH - SEAT ADJUST. DRIVER REAR HEIGHT DOWN | |
| 15 | * | * | Not Used | |
| 16 | * | * | Not Used |
