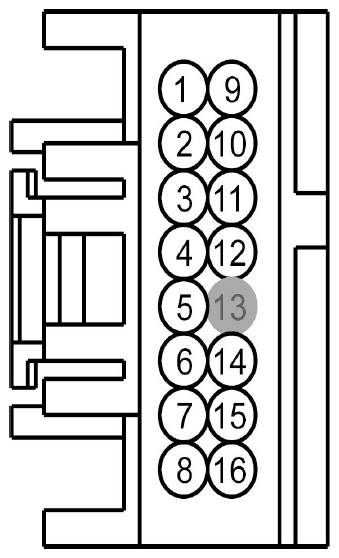

Audio Control Module (ACM) Connector End View (C240C)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | VME17 (GN) | 20 | CTRL MOD. - AUDIO # RADIO LEFT | |
| 1 | VME17 (GN) | 22 | CTRL MOD. - AUDIO # RADIO LEFT | Navigator without navigation |
| 2 | RME17 (GY) | 22 | CTRL MOD. - AUDIO # RADIO LEFT | Navigator without navigation |
| 2 | RME17 (GY) | 20 | CTRL MOD. - AUDIO # RADIO LEFT | |
| 3 | DME45 (OG) | 20 | JACK - AUDIO # EXT. AUX IN | without SYNC |
| 4 | VMN14 (WH-VT) | 22 | CTRL MOD. - NAVIGATION # AUDIO OUT (MONO) | |
| 4 | VME14 (WH-VT) | 20 | CTRL MOD. - NAVIGATION # AUDIO OUT (MONO) | Expedition with navigation |
| 5 | RMN14 (GY-BN) | 22 | CTRL MOD. - NAVIGATION # AUDIO OUT (MONO) | |
| 6 | VME46 (BU-GN) | 20 | JACK - AUDIO # EXT. AUX IN RIGHT (+) | without SYNC |
| 7 | VME45 (BU) | 20 | JACK - AUDIO # EXT. AUX IN LEFT (+) | without SYNC |
| 8 | RME45 (YE-GN) | 20 | JACK - AUDIO # EXT. AUX IN LEFT (-) | without SYNC |
| 9 | VME18 (VT) | 20 | CTRL MOD. - AUDIO # RADIO RIGHT | |
| 10 | RME18 (YE) | 20 | CTRL MOD. - AUDIO # RADIO RIGHT | |
| 11 | VMN01 (BU-BN) | 20 | CTRL MOD. - NAVIGATION # MICROPHONE OUT | |
| 12 | RMN01 (GN) | 20 | CTRL MOD. - NAVIGATION # MICROPHONE OUT | |
| 13 | * | * | Not Used | |
| 14 | RME46 (WH-GN) | 20 | JACK - AUDIO # EXT. AUX IN RIGHT (-) | without SYNC |
| 15 | VDB06 (GY-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH | |
| 16 | VDB07 (VT-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW |
| Available Pigtail Kits | |
|---|---|

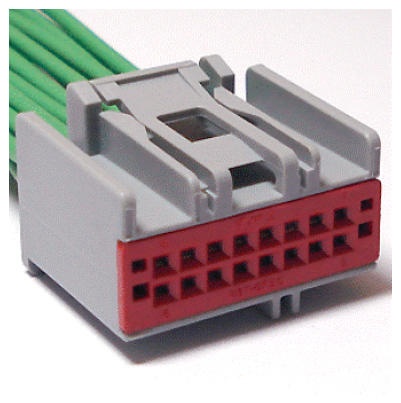

| Pigtail Kit Part Number WPT-221 | Service Part Number: 3U2Z-14S411-DPA Gauge: 18 Pin material: Tin Cavities: 16 Vehicle Uses
|

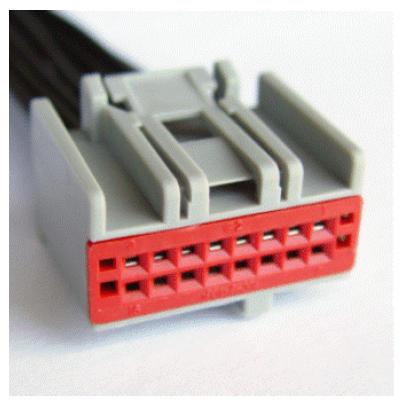

| Pigtail Kit Part Number WPT-968 | Service Part Number: 3U2Z-14S411-DPB Gauge: 18 Pin material: Silver Cavities: 16 Vehicle Uses
|
