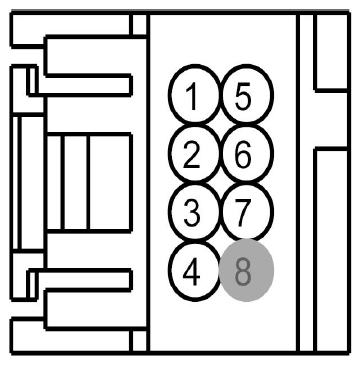

Audio Control Module (ACM) Connector End View (C240D)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | VME22 (VT-GN) | 18 | CTRL MOD. - AUDIO # SUBWOOFER/AMPLIFIER AUDIO + | Expedition |
| 1 | VME22 (VT-GN) | 22 | CTRL MOD. - AUDIO # SUBWOOFER/AMPLIFIER AUDIO + | Navigator |
| 2 | RME22 (GN-WH) | 22 | CTRL MOD. - AUDIO # SUBWOOFER/AMPLIFIER AUDIO - | Navigator |
| 2 | RME22 (GN-WH) | 18 | CTRL MOD. - AUDIO # SUBWOOFER/AMPLIFIER AUDIO - | Expedition |
| 3 | DME22 (OG) | 20 | CTRL MOD. - AUDIO # SUBWOOFER/AMPLIFIER AUDIO | |
| 4 | SME23 (VT-RD) | 22 | CTRL MOD. - AUDIO # SUBWOOFER/AMPLIFIER ENABLE | |
| 5 | VME51 (BN-BU) | 22 | CTRL MOD. - AUDIO # SUBWOOFER/AMPLIFIER AUDIO + | Navigator |
| 6 | RME51 (WH-BU) | 22 | CTRL MOD. - AUDIO # SUBWOOFER/AMPLIFIER AUDIO - | Navigator |
| 7 | DME51 (OG) | 20 | CTRL MOD. - AUDIO # SUBWOOFER/AMPLIFIER AUDIO | Navigator |
| 8 | * | * | Not Used |
| Available Pigtail Kits | |
|---|---|

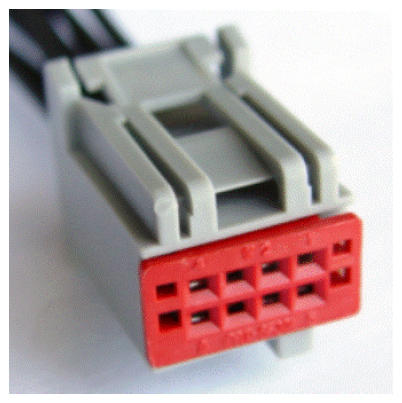

| Pigtail Kit Part Number WPT-998 |
Service Part Number: 3U2Z-14S411-DLB Gauge: 18 Pin material: Silver Cavities: 8 Vehicle Uses
|
| Pigtail Kit Part Number WPT-219 | Service Part Number: 3U2Z-14S411-DLA Gauge: 18 Pin material: Tin Cavities: 8 Vehicle Uses
|
