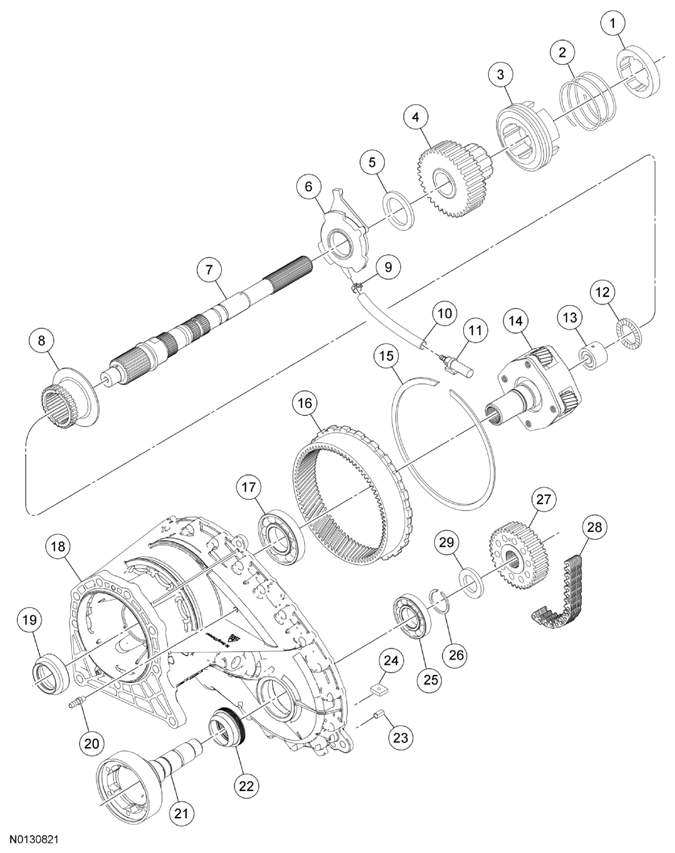

Transfer Case Exploded View - Electronic Shift
WARNING: This page is about a different variant/trim than selected.
Courtesy of FORD MOTOR CO.
| Item |
Part Number |
Description |
| 1 |
7D164 |
Lockup hub |
| 2 |
7D126 |
Spring |
| 3 |
7106 |
Lockup collar |
| 4 |
7177 |
Drive sprocket |
| 5 |
7Z112 |
Thrust washer |
| 6 |
7A149 |
Oil pump assembly |
| 7 |
7061 |
Output shaft |
| 8 |
7100 |
Reduction hub |
| 9 |
- |
Hose clamp |
| 10 |
9324 |
Hose |
| 11 |
7A098 |
Lube pickup and filter |
| 12 |
7D221 |
Thrust bearing |
| 13 |
7120 |
Needle bearing |
| 14 |
7A398 |
Front planet carrier |
| 15 |
7064 |
Snap ring |
| 16 |
7A153 |
Ring gear |
| 17 |
7025 |
Bearing |
| 18 |
7005 |
Case |
| 19 |
7B215 |
Input flange seal |
| 20 |
7034 |
Vent tube |
| 21 |
7061 |
Front output shaft |
| 22 |
7B215 |
Front output shaft seal |
| 23 |
- |
Dowel (part of 7005) |
| 24 |
7E290 |
Magnet |
| 25 |
7025 |
Bearing |
| 26 |
7917 |
Snap ring |
| 27 |
7177 |
Driven sprocket |
| 28 |
7A029 |
Drive chain assembly |
| 29 |
7N063 |
Driven sprocket spacer |

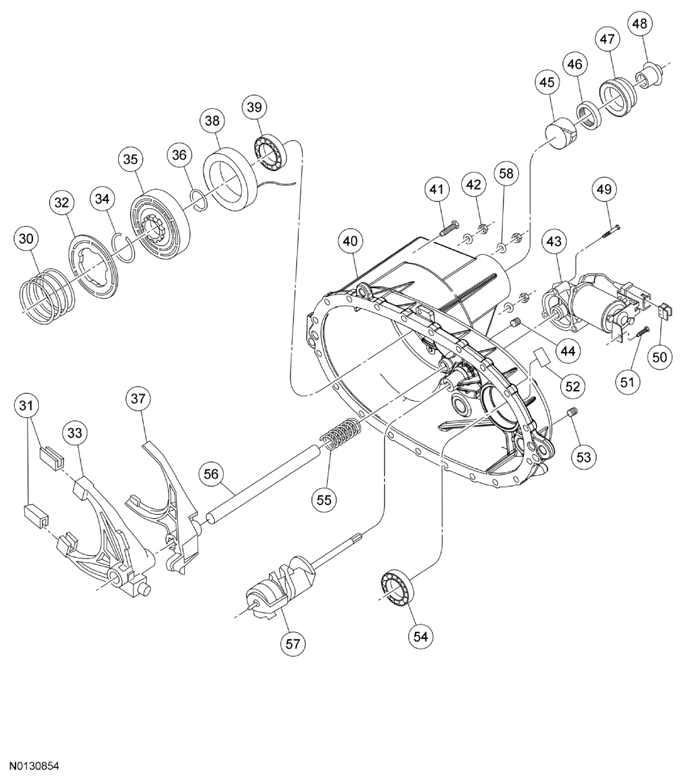

Courtesy of FORD MOTOR CO.
| Item |
Part Number |
Description |
| 30 |
7F135 |
Spring |
| 31 |
7C430 |
Shift fork pads |
| 32 |
7H150 |
Armature |
| 33 |
7289 |
Reduction shift fork assembly |
| 34 |
7917 |
Snap ring |
| 35 |
7G362 |
Hub and coil housing |
| 36 |
7917 |
Snap ring |
| 37 |
7289 |
Lockup fork |
| 38 |
7G361 |
Transfer case field coil |
| 39 |
7025 |
Bearing |
| 40 |
7005 |
Case |
| 41 |
7A443 |
Bolt |
| 42 |
N62048C-S2 |
Nut |
| 43 |
7G360 |
Transfer case shift motor |
| 44 |
7A010 |
Case plug |
| 45 |
- |
Bushing (part of 7005) |
| 46 |
- |
Sealing ring (part of 7005) |
| 47 |
7B215 |
Rear output shaft seal |
| 48 |
7F293 |
Shipping plug |
| 49 |
N800670-S |
Bolt |
| 50 |
- |
Wire connector spacer (part of 7G360) |
| 51 |
7A443 |
Bolt |
| 52 |
- |
Bar code label (part of 7005) |
| 53 |
7A010 |
Case plug |
| 54 |
7025 |
Bearing |
| 55 |
7219 |
Lockup fork spring |
| 56 |
7240 |
Shift rail |
| 57 |
7F063 |
Shift cam assembly |
| 58 |
7B368 |
Coil nut washer |
