Audio Control Module (ACM) Connector End View (C240B)

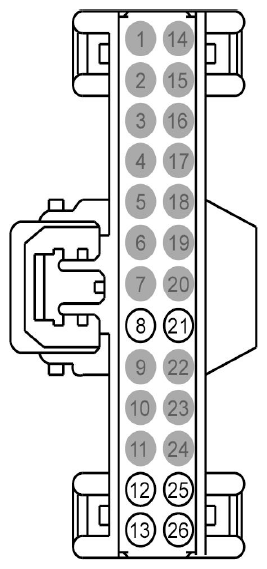

Fig 1: Identifying Audio Control Module (ACM) Connector (C240B)
G08668996Courtesy of FORD MOTOR CO.
Pin Circuit Gauge Circuit Function Qualifier
1 * * Not Used
2 * * Not Used
3 * * Not Used
4 * * Not Used
5 * * Not Used
6 * * Not Used
7 * * Not Used
8 VMN14 (WH-VT) 22 CTRL MOD. - NAVIGATION # AUDIO OUT (MONO)
9 * * Not Used
10 * * Not Used
11 * * Not Used
12 VME52 (BU) 22 CTRL MOD. - BLUETOOTH/MULTIMEDIA GATEWAY MODULE # AUDIO [SATELLITE DIGITAL RADIO] LEFT
13 VME53 (VT-GN) 22 CTRL MOD. - BLUETOOTH/MULTIMEDIA GATEWAY MODULE # AUDIO [SATELLITE DIGITAL RADIO] RIGHT
14 * * Not Used
15 * * Not Used
16 * * Not Used
17 * * Not Used
18 * * Not Used
19 * * Not Used
20 * * Not Used
21 RMN14 (GY-BN) 22 CTRL MOD. - NAVIGATION # AUDIO OUT (MONO)
22 * * Not Used
23 * * Not Used
24 * * Not Used
25 RME52 (GY-OG) 22 CTRL MOD. - BLUETOOTH/MULTIMEDIA GATEWAY MODULE # AUDIO [SATELLITE DIGITAL RADIO] LEFT
26 RME53 (BN-WH) 22 CTRL MOD. - BLUETOOTH/MULTIMEDIA GATEWAY MODULE # AUDIO [SATELLITE DIGITAL RADIO] RIGHT
