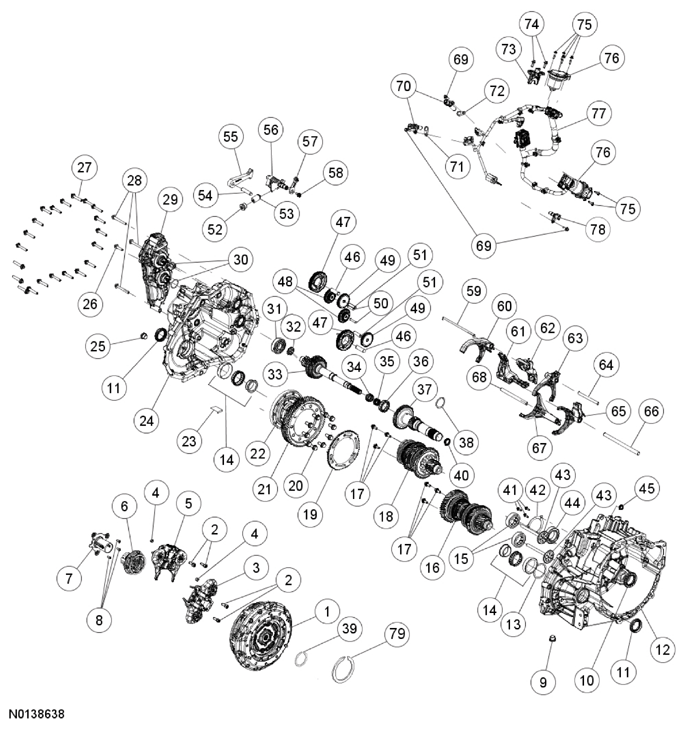

| 1 |
7B546 |
Clutch assembly (part of 7C601 kit) |
| 2 |
W790187 |
Actuator lever bolts (4 required) |
| 3 |
7515 |
Actuator lever 1 (part of 7C601 kit) |
| 4 |
7N080 |
Actuator lever dowels (2 required) |
| 5 |
7515 |
Actuator lever 2 (part of 7C601 kit) |
| 6 |
7A508 |
Engagement bearing (part of 7C603 kit) |
| 7 |
7A564 |
Guide tube |
| 8 |
W790185 |
Guide tube bolts (3 required) |
| 9 |
7L013 |
Drain plug |
| 10 |
7048 |
Input shaft case seal |
| 11 |
1177 |
Halfshaft seals (2 required) |
| 12 |
7505 |
Clutch housing |
| 13 |
4067 |
Differential shim (part of kit) |
| 14 |
4220 |
Differential bearings (2 required) |
| 15 |
7M037 |
Output shaft bearings (2 required) |
| 16 |
7060 |
Output shaft assembly |
| 17 |
W790208 |
Output shaft bearing retainer bolts (6 required) |
| 18 |
7060 |
Output shaft assembly |
| 19 |
7H150 |
Differential impulse ring |
| 20 |
W790237 |
Differential ring gear bolts (10 required) |
| 21 |
7D392 |
Differential ring gear |
| 22 |
4026 |
Differential case |
| 23 |
7L027 |
Magnet |
| 24 |
7005 |
Transmission case |
| 25 |
7C013 |
Fill plug |
| 26 |
W790189 |
Transmission Control Module (TCM) bolt |
| 27 |
W790209 |
Clutch housing-to-case bolts (21 required) |
| 28 |
W790188 |
TCM bolt |
| 29 |
7Z369 |
TCM |
| 30 |
7B498 |
TCM O-ring seal |
| 31 |
7118 |
Input shaft bearing |
| 32 |
7D000 |
Oil spout |
| 33 |
7017 |
Inner input shaft |
| 34 |
7M037 |
Needle bearing |
| 35 |
7M037 |
Needle bearing |
| 36 |
7118 |
Bearing |
| 37 |
7017 |
Hollow input shaft |
| 38 |
7917 |
Input shaft snap ring |
| 39 |
7064 |
Hollow input shaft snap ring |
| 40 |
7052 |
Hollow input shaft seal |
| 41 |
W790236 |
Bolts (3 required) |
| 42 |
7049 |
Bearing retainer |
| 43 |
7D000 |
Lube feed tubes (2 required) |
| 44 |
7118 |
Input shaft bearing |
| 45 |
7052 |
Manual control lever shaft seal |
| 46 |
- |
Shift drum pin (2 required) (part of 7J047) |
| 47 |
7J047 |
Shift drum (2 required) |
| 48 |
7J048 |
Small clock gear (2 required) |
| 49 |
7J048 |
Large clock gear (2 required) |
| 50 |
6397 |
Clock gear pin (2 required) |
| 51 |
6397 |
Clock gear pin (2 required) |
| 52 |
7L013 |
Park plunger plug |
| 53 |
7233 |
Park plunger |
| 54 |
6397 |
Park pawl rod |
| 55 |
7A248 |
Park pawl |
| 56 |
7H296 |
Park pawl actuation shaft assembly |
| 57 |
7A256 |
Manual control lever |
| 58 |
W790198 |
Manual control lever bolt |
| 59 |
7240 |
Shift fork rod |
| 60 |
7230 |
2nd/6th gear shift fork |
| 61 |
7B081 |
3rd gear shift fork linkage |
| 62 |
7B081 |
2nd/6th gear shift fork linkage |
| 63 |
7230 |
4th/reverse gear shift fork |
| 64 |
7240 |
Shift fork rod |
| 65 |
7230 |
3rd gear shift fork |
| 66 |
7240 |
Shift fork rod |
| 67 |
7230 |
1st/5th gear shift fork |
| 68 |
7240 |
Shift fork rod |
| 69 |
W790186 |
Bolt |
| 70 |
7M101 |
Input shaft speed sensor |
| 71 |
7Z101 |
Input shaft speed sensor shim |
| 72 |
7Z101 |
Input shaft speed sensor shim |
| 73 |
7F293 |
Transmission Range (TR) sensor |
| 74 |
W790186 |
Bolts (2 required) |
| 75 |
W790175 |
Bolts (8 required) |
| 76 |
7C604 |
Clutch motor (2 required) |
| 77 |
7G276 |
Transmission wiring harness |
| 78 |
7H103 |
Output Shaft Speed (OSS) sensor |
| 79 |
7064 |
Clutch hub snap ring |
