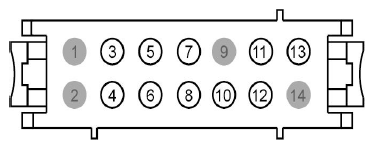

| 1 |
* |
* |
Not Used |
|
| 2 |
* |
* |
Not Used |
|
| 3 |
CPSA8 (GY-OG) |
16 |
CTRL MOD. - 3RD ROW SEAT LEFT LATCH RELEASE MOTOR POSITIVE (+) |
|
| 4 |
CPSB9 (VT-BN) |
16 |
CTRL MOD. - 3RD ROW SEAT RIGHT LATCH RELEASE MOTOR POSITIVE (+) |
|
| 5 |
VDB07 (VT-OG) |
20 |
CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW |
|
| 6 |
CPSA9 (VT-OG) |
16 |
CTRL MOD. - 3RD ROW SEAT LATCH RELEASE MOTOR NEGATIVE (-) |
|
| 7 |
VDB06 (GY-OG) |
20 |
CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH |
|
| 8 |
CBB22 (GN-OG) |
12 |
FUSE - 22 OR CIRCUIT BREAKER |
|
| 9 |
* |
* |
Not Used |
|
| 10 |
GD349 (BK-GY) |
12 |
GROUND - PILLAR D LEFT (BC3T) |
|
| 11 |
CPSC0 (BU-GY) |
20 |
SWITCH - 3RD ROW SEAT LATCH RELEASE RIGHT |
|
| 12 |
RPSB0 (BN-WH) |
20 |
CTRL MOD. - 3RD ROW SEAT SWITCH LATCH RELEASE RETURN |
|
| 13 |
CPSB0 (YE-OG) |
20 |
SWITCH - 3RD ROW SEAT LATCH RELEASE LEFT |
|
| 14 |
* |
* |
Not Used |
|
